PLC输入端口的扩展

    1．分时分组输入    分时分组输入指控制系统中不同时使用的两项或多项功能中，一个输入点可以重复使用。比如，自动程序和手动程序不会同时执行，自动和手动这两种工作方式分别使用的输入量就可以分成两组输入。如图12-1所示，通过L+端的切换，S1、S2在手动时被接入电路，而S3、S4在自动时被接入电路。I1.0用来输入自动／手动命令信号，供自动程序和手动程序切换之用。
    图12-1    分时分组输入    图12-1中的二极管用来切断寄生电路。假设图中没有二极管，系统处于自动状态，S1、S2、S3闭合，S4断开，这时电流从L+端子流出，经S3、S1、S2形成寄生回路流人I1.0端子，使输入位I1.0错误地变为ON。各开关串联了二极管后，切断了寄生回路，避免了错误的产生。    2．利用输出端扩展输入端    在图12-1的基础上，如果输入口上接有多于两组的输入信号，接在L+端的开关就必须是一个多掷开关。这样的多掷开关如果手动操作将很不方便，特别在要求快速输入多组信号的时候，手动操作是不可能的，这时可以使用输出口代替这个开关，如图12-2所示。这是一个三组输入的例子，当输出口Q0.0接通时，K1、K2、K3被接人电路，当输出口Q0.1接通时，PLC读入K4、K5、K6的状态。而输出口Q0.0、Q0.1及Q0.2的状态则可用软件控制实现，这种输入方式在PLC接入拨盘开关时很常见。    3．输入、输出点的合并    如果外部某些输入信号总是以某种逻辑组合的整体形式出现在梯形图中，可以将它们对应的触点在可编程控制器外部串、并联后作为一个整体输入PLC，只占可编程控制器的一个输入点。    例如某负载可在多处起动和停止，可以将多个启动信号并联，将多个停止信号串联，分别送给PLC的两个输入点，如图12-3所示。与每一个起动信号和停止信号占用一个输入点的方法相比，不仅节约了输入点，还简化了梯形图电路。本书第六章中有这类例子。
    图12-2    输出口扩展输入口
    图12-3    输入触点的合并

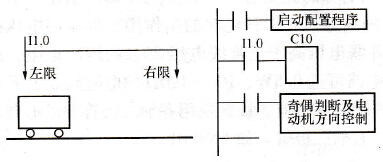

    图12-4    将信号设在PLC之外    4．将信号设置在可编程控制器之外    系统的某些输入信号，如手动操作按钮、保护动作后需手动复位的热继电器动断触点等信号，可以设置在可编程序控制器外部的硬件电路中，如图12-4所示，当手动／自动转换开关打在手动侧时，手动按钮对接触器线圈的控制不需要经过PLC内部。    5．利用机内器件及编程扩展输入点    按钮或限位开关配合计数器可以区别输入信号的不同意义，如图12-5中，小车仅在左限及右限间运动，将两个限位开关接在—个输入点上，但用计数器记录限位开关被碰撞的次数，如配置得当，用判断计数值的奇偶来判断小车是在左限还是在右限是可能的。另外，计数值也可以区分输入的目的，用单按钮控制一台电动机的启停，或控制多台电机启停的例子也很常见。这也是用软件扩展硬件的例子。
    图12-5    计数器电动机运转方向控制
