PLC输出端口的扩展

    1．输出端器件的合并与分组    在可编程控制器输出端口功率允许的条件下，通／断状态完全相同的多个负载并联后，可以共用一个输出点。通过外部的或PLC内部开关的切换，一个输出点也可以控制两个或多个不同时工作的负载。例如，在需要用指示灯显示PLC负载（如接触器的线圈）状态时，可以将指示灯与负载并联，并联时负载与指示灯的额定电压应相同，总电流不应超过PLC触点的允许的值。可以选用电流小，工作可靠的LED（发光二极管）。另外，用一个输出点控制指示灯常亮或闪烁，可以显示两种不同的信息。    系统中某些相对独立或比较简单的部分，可以不接入PLC，直接用继电器控制，也可以用接触器的辅助触点来实现可编程控制器外部的硬件联锁。如本书第六章中介绍过的电动机正反转接触器PLC机外互锁接线。就属于将信号设置在PLC之外的例子，这样同时减少了PLC的输入与输出触点。    2．用输出点扩展输出点    与前述利用输出点扩展输入点类似，也可以用输出点分时控制一组输出点的输出内容。比如在输出端口上接有多位LED七段显示器时，如果采用直接连接，所需的输出点是很多的。这时可使用图12-6的电路利用输出点（Q0.1或Q0.2）的分时接通点亮多位LED七段显示器。    在图12-6所示的电路中，CD4513是具有锁存、译码功能的专用共阴极七段显示器驱动电路，两只CD4513的数据输入端A～D共用可编程控制器的4个输出端，其中A为最低位，D为最高位。LE是锁存使能输入端，在LE信号的上升沿将数据输入端输入的BCD数锁存在片内的寄存器中，并将该数译码后显示出来，LE为高电平时，显示器的数不受数据输入信号的影响。显然，采用以上输出口分时控制N个显示器所占用的输出点数P=4+N，而不是P=4×N。以上电路需在输出器件为晶体管的PLC中使用，以采用较高的切换速度以减少LED的闪烁。

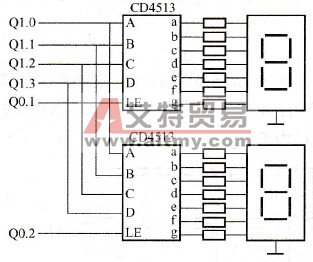

    图12-6    输出口控制的分时输出
