欧姆龙C系列PLC的通信功能单元

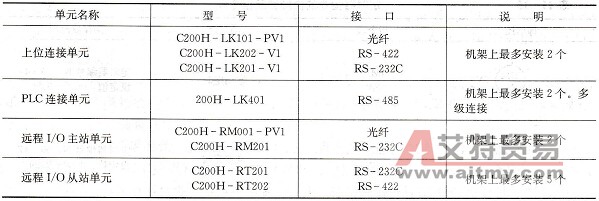

    C200H的通信功能单元根据PLC连接对象的不同可分为如下三类。    (1)上位连接单元：用于PLC与计算机的互连和通信。PLC机架上最多安装两个上位连接单元，连接接口分别有光纤接口、RS - 422和RS - 232C串行接口等形式。    (2) PLC连接单元：用于PLC与PLC之间的互连和通信。PLC机架上最多安装两个PLC连接单元。各个PLC通过PLC连接单元采用多级连接形成的环形或总线式网络结构。连接接口为RS - 485串行接口。    (3)远程I/O单元：远程I/O单元有主站单元和从站单元两类，分别安装在主站PLC机架和从站PLC机架上，实现主站PLC与从站PLC的远程互连。    各通信功能单元见表11 -13。    表11-13    C200H PLC通信功能单元
