欧姆龙C系列PLC的数据存储器

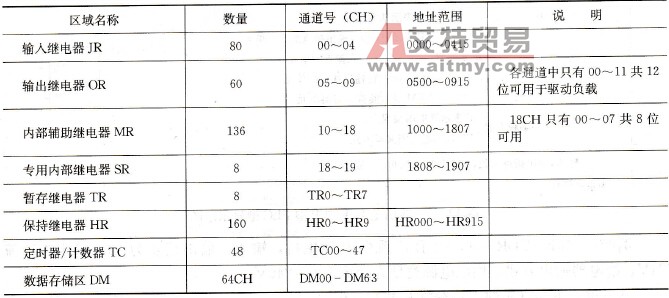

    欧姆龙C系列可编程控制器一般以“字（16位二进制数）”为单位存储和处理信号，所以数据存储器每个单元有16个二进制数位，可存储16个逻辑变量。这些逻辑变量可仍采用电气控制术语而被分别称作继电器，如输入继电器、定时继电器、计数继电器、暂存继电器、内部辅助继电器等。    数据存储器将每若干个连续单元划分为一个继电器区，所有的继电器区组成了数据存储器。存储单元又称通道，每个通道有16个二进制数位，每1位就是1个继电器，其中存放的数字(0、1)就是这个继电器的状态。通道地址由2～4位十进制数组成，通道内继电器D0～D15对应序号为00～15。因此每个继电器的地址编号为通道地址后加数字序号00～15组成。每个继电器编号的地址高位是通道(CH)号，为1～2位，低2位是继电器序号00～15，都用十进制数表示。    1．欧姆龙P型PLC存储器的地址分配    欧姆龙P型PLC存储器分为8个区域，它们的地址分配见表11-7。    表11-7    欧姆龙C系列数据存储器地址分配表

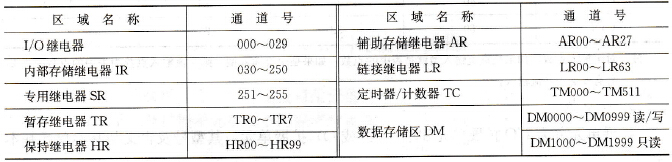

    2．欧姆龙C200H PLC存储器的地址分配    C200H属欧姆龙PLC的高档机型，模块结构，它的存储器分为9个区域，每个存储器地址编号的高位是通道号（2～4位），低2位是存储器序号00～15，均为十进制数表示。C200H存储器的地址分配见表11-8。    表11-8    C200H存储器的地址分配表

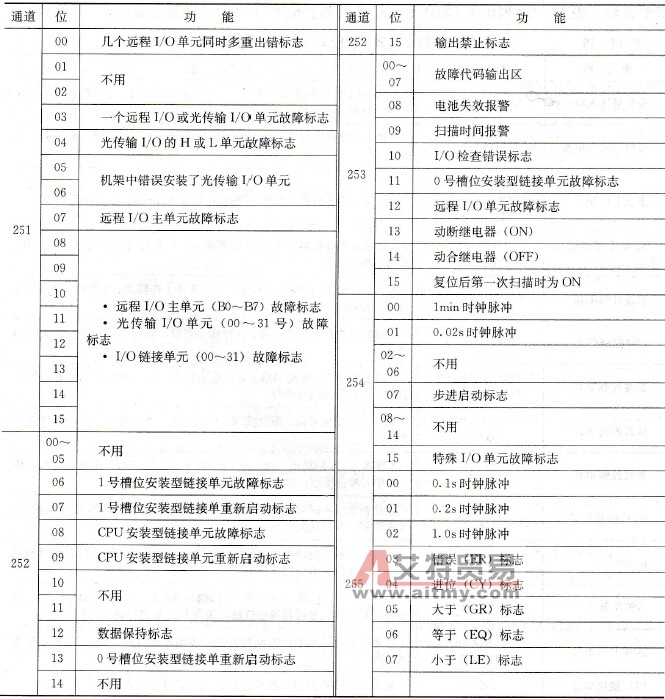

   3．专用继电器(SR)的功能    专用继电器用于监测PLC系统的工作状态，产生时钟脉冲和各类特殊标志信号，其通道号为251～255。表11-9列出了SR区继电器的功能，其状态多由系统程序自动写入，用户一般只能读取使用。    表11-9    SR区继电器的功能
