S7-200 PLC的LED诊断指令

    LED诊断(DLED)指令可用来设置S7-200 CPU上的LED状态。如果输入参数IN为0，则诊断LED会被设置为不发光。如果输入参数IN大于0，则诊断LED会被设置为发光（黄色）。在STEP 7-Micro/Win的系统块内可以对S7-200 CPU上标记为“SF/DIAG”的LED进行配置，系统块的LED配置选项如图4 16所示。

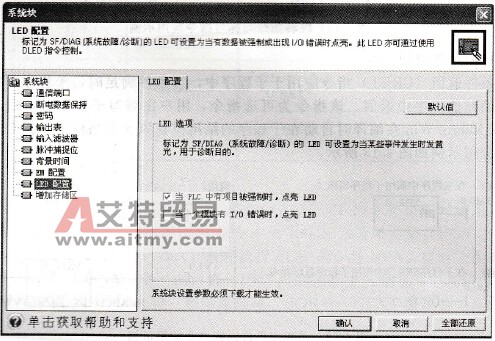

    图4-16    系统块的LED配置选项    如果勾选“当PLC中有项目被强制时，点亮LED”选项，则当DLED指令的IN参数大于0或有I/O点被强制时发黄光。如果勾选“当一个模块有I/O错误时，点亮LED”选项，则标记为“SF/DIAG”的LED在某模块有I/O错误时发黄光。如果取消这两个配置选项，就会让DLED指令独自控制标记为“SFlDIAG”的LED。CPU系统故障(SF)用红光表示。    LED诊断指令的应用示例如图4-17所示。
    图4-17    LED诊断指令应用示例
