S7-200系列PLC存储空间及地址分配

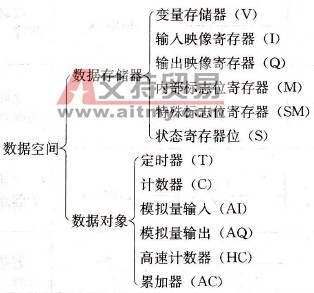

    1．存储空间分类    S7-200系列可编程控制器的存储空间大致可划分为程序空间、数据空间和参数空间三个子空间。    (1)程序空间。程序空间主要用于存放以梯形图语言或指令表语言编写的用户程序，并使用S7 -200专用编程工具输入。由于程序空间的布局比较简单，功能也比较单一，其操作与管理都由PLC系统或编程器完成，因此用户对该空间不需作太多的了解。    (2)数据空间。数据空间主要用于存放工作数据，又包括两个子空间：数据存储器子空间和数据对象子空间，其组成如图11-1所示。

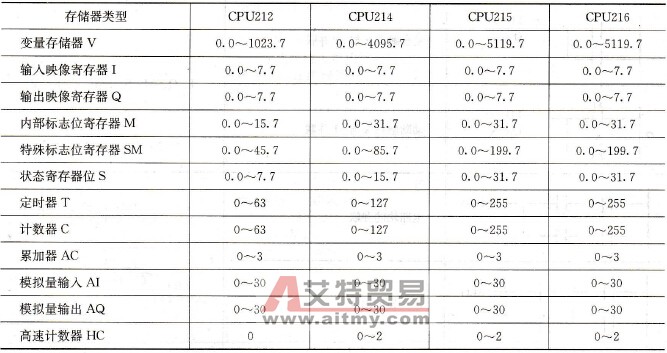

    图11-1    数据空间的组成    (3)参数空间。参数空间用于存放系统参数，如站地址、口令等。    2．数据存储空间的地址分配    数据存储空间的地址分配见表11-3。    表11-3    数据存储空间的地址分配表
