S7-200 PLC的FOR……EXT循环指令

来源:艾特贸易2017-06-04

简介对于 FOR NEXT 循环指令中的 FOR 指令和 NEXT 指令必须配对使用,并允许嵌套使用,最多允许嵌套深度为 8 次。 FOR 指令中的 INDX 为循环变量, INIT 为循环初值, FINAL 为循环结束值。 FOR N

    对于FOR……NEXT循环指令中的FOR指令和NEXT指令必须配对使用,并允许嵌套使用,最多允许嵌套深度为8次。FOR指令中的INDX为循环变量,INIT为循环初值,FINAL为循环结束值。FOR……NEXT循环执行FOR指令与NEXT指令之间的指令,每执行一次循环,循环变量(INDX)在初值(INIT)的基础上自动加1,当循环变量(IN DX)的值大于结束值(FINAL)时,则结束循环。FOR……NEXT循环指令应用示例如图4-11所示。    示例中,当I0.0=1时,进入外循环,并循环执行“网络1”至“网络66次;当I0.1=1时,进入内循环,每次外循环、内循环都要循环执行“网络3”和“网络48次。

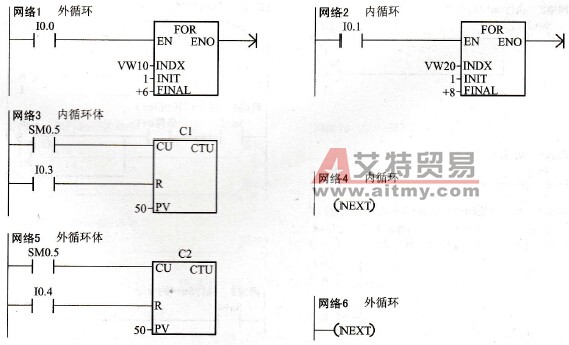

FOR……NEXT循环指令应用示例
    4-11    FOR……NEXT循环指令应用示例如果I0.1=0,在执行外循环时,则跳过“网络2”至“网络4”。
