PLC与变频器连接实现多挡转速控制

来源:艾特贸易2017-06-04

简介变频器可以连续调速,也可以分挡调速。 FR-A540 变频器有 RH (高速)、 RM (中速)和 RL (低速) 3 个控制端子,通过这 3 个端子的组合输入,可以实现 7 挡转速控制。 1 .控制线路图

    变频器可以连续调速,也可以分挡调速。FR-A540变频器有RH(高速)、RM(中速)和RL(低速)3个控制端子,通过这3个端子的组合输入,可以实现7挡转速控制。    1.控制线路图    PLC与变频器连接实现多挡转速控制的线路图如图7-9所示。

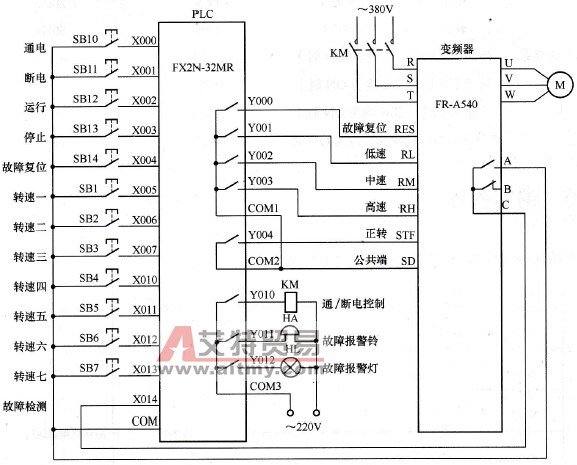

PLC与变频器连接实现多挡转速控制的线路图
    7-9     PLC与变频器连接实现多挡转速控制的线路图    2.参数设置    在用PLC对变频器进行多挡转速控制时,需要对变频器进行有关参数设置,参数可分为基本运行参数和多挡转速参数,具体如表7-2所示。    7-2    变频器的有关参数及设置值

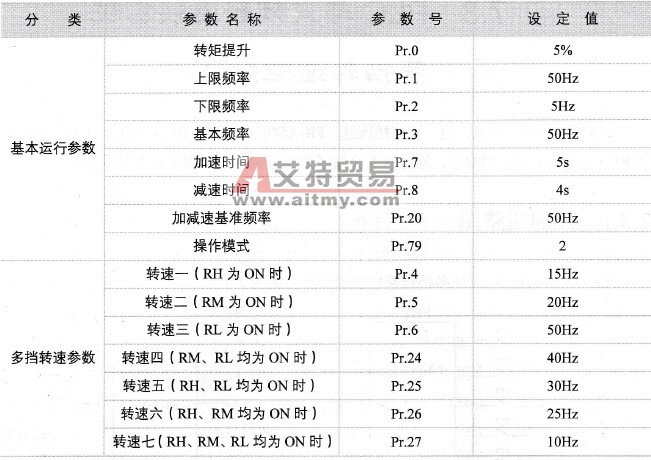

变频器的有关参数及设置值
    3.编写程序    多挡转速控制的PLC程序如图7-10所示。

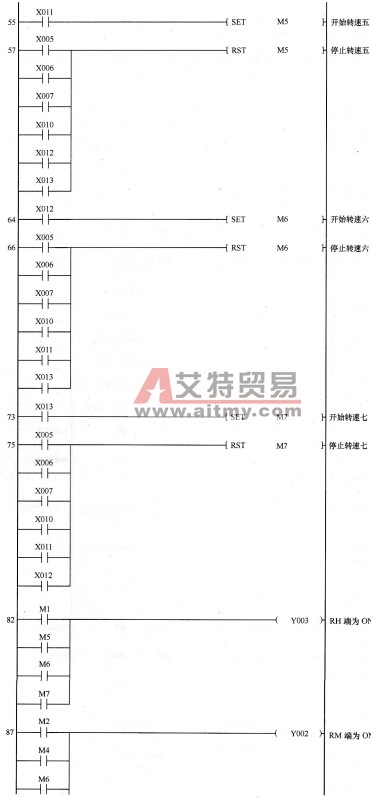

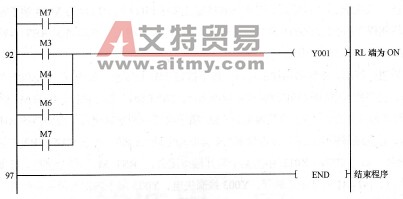

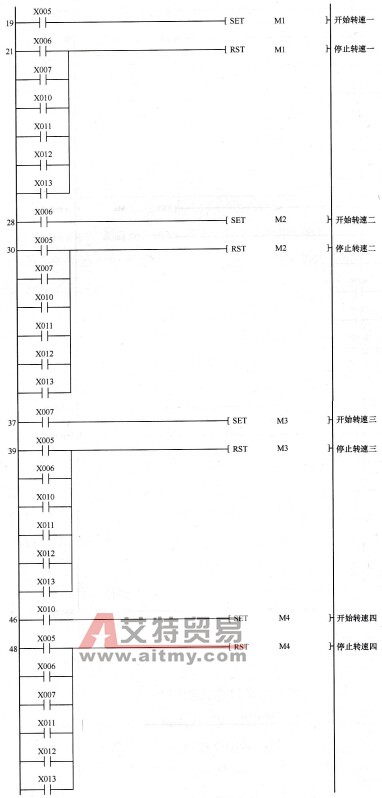

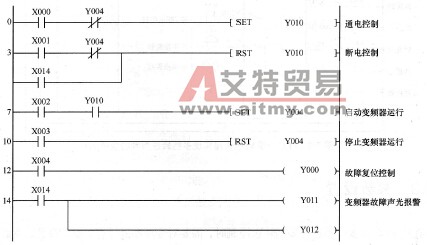

多挡转速控制的PLC程序


    7-10    多挡转速控制的PLC程序    下面对照图7-9和图7-10来说明PLC与变频器实现多挡转速控制的工作原理。    ①通电控制。当按下通电按钮SB10时,PLCX000端子输入为ON,这将使程序中的[0]X000常开触点闭合,“SET Y010”指令执行,线圈Y010被置1Y010端子内部的硬触点闭合,接触器KM线圈得电,KM主触点闭合,将380V的三相电源送到变频器的RST端。    ②断电控制。当按下断电按钮SB11时,PLCX001端子输入为ON,这将使程序中的[3]X001常开触点闭合,“RST Y010”指令执行,线圈Y010被复位失电,Y010端子内部的硬触点断开,接触器KM线圈失电,KM主触点断开,切断变频器RST端的输入电源。    ③启动变频器运行。当按下运行按钮SB12时,PLCX002端子输入为ON,这将使程序中的[7]X002常开触点闭合,由于Y010线圈已得电,这将使Y010常开触点处于闭合状态,“SET Y004”指令执行,Y004线圈被置1而得电,Y004端子内部硬触点闭合,将变频器的STFSD端子接通,即STF端子输入为ON,变频器输出电源启动电动机正向运转。    ④停止变频器运行。当按下停止按钮SB13时,PLCX003端子输入为ON,这将使程序中的[10]X003常开触点闭合,“RST Y004”指令执行,Y004线圈被复位而失电,Y004端子内部硬触点断开,将变频器的STFSD端子断开,即STF端子输入为OFF,变频器停止输出电源,电动机停转。    ⑤故障报警及复位。如果变频器内部出现异常而导致保护电路动作时,AC端子间的内部触点闭合,PLCX014端子输入为ON,程序中的[14]X014常开触点闭合,Y011Y012线圈得电,Y011Y012端子内部硬触点闭合,报警铃和报警灯均得电而发出声光报警,同时[3]X014常开触点闭合,“RST Y010”指令执行,线圈Y010被复位失电,Y010端子内部的硬触点断开,接触器KM线圈失电,KM主触点断开,切断变频器RST端的输入电源。变频器故障排除后,当按下故障复位按钮SB14时,PLCX004端子输入为ON,这将使程序中的[12]X004常开触点闭合,Y000线圈得电,变频器的RES端输入为ON,解除保护电路的保护状态。    ⑥转速一控制。变频器启动运行后,按下按钮SB1(转速一),PLCX005端子输入为ON,这将使程序中的[19]X005常开触点闭合,“SET M1”指令执行,线圈M1被置1[82]M1常开触点闭合,Y003线圈得电,Y003端子内部的硬触点闭合,变频器的RH端输入为ON,让变频器输出转速一设定频率的电源驱动电动机运转。按下SB2SB7中的某个按钮,会使[ 21] X006X013中的某个常开触点闭合,“RST M1”指令执行,线圈M1被复位失电,[82]M1常开触点断开,Y003线圈失电,Y003端子内部的硬触点断开,变频器的RH端输入为OFF,停止按转速一运行。    ⑦转速四控制。按下按钮SB4(转速四),PLCX010端子输入为ON,它使程序中的[46]X010常开触点闭合,“SET M4”指令执行,线圈M4被置1[87][92]M4常开触点均闭合,Y002Y001线圈均得电,Y002Y001端子内部的硬触点均闭合,变频器的RMRL端输入均为ON,让变频器输出转速四设定频率的电源驱动电动机运转。按下SB1SB3SB5SB7中的某个按钮,会使[48] X005X007X011X013中的某个常开触点闭合,“RST M4”指令执行,线圈M4被复位失电,[87][92]M4常开触点均断开,Y002Y001线圈均失电,Y002Y001端子内部的硬触点均断开,变频器的RMRL端输入均为OFF,停止按转速四运行。    其他转速控制与上述转速控制过程类似,这里不再赘述。RHRMRL端输入状态与对应的速度关系如图7-11所示。    7-11    RHRMRL端输入状态与对应的速度关系
