S7-200 PLC逻辑块的操作

来源:艾特贸易2017-06-04

简介逻辑与、或指令可以任意组合,从而形成复杂的逻辑电路。在 STL 编程过程中,当两个与逻辑块相或时,则使用装载或 ( OLD) 指令;当两个或逻辑块相与时,则使用装载与 (ALD) 指令。装

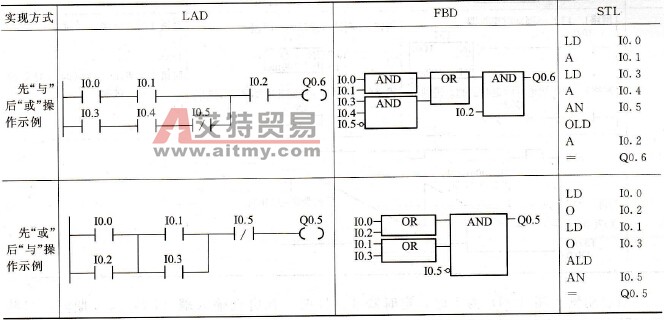

    逻辑“与”、“或”指令可以任意组合,从而形成复杂的逻辑电路。在STL编程过程中,当两个“与”逻辑块相“或”时,则使用装载或( OLD)指令;当两个“或”逻辑块相“与”时,则使用装载与(ALD)指令。装载或(OLD)和装载与(ALD)指令的格式及示例如表2-14所列。    2-14    装载或(OLD)和装载与(ALD)指令装载或(OLD)和装载与(ALD)指令
