变频器与PLC的模拟量连接方式

    变频器有一些电压和电流模拟量输入端子，改变这些端子的电压或电流可以调节电动机的转速，如果将这些端子与PLC的模拟量输出端子连接，就可以利用PLC控制变频器来调节电动机的转速。   变频器与PLC的模拟量连接如图7-2所示。由于三菱FX2N-32MR型PLC无模拟量输出功能，需要给它连接模拟量输出模块（如FX2N-4DA），再将模拟量输出模块的输出端子与变频器的模拟量输入端子连接。当STF端子外部开关闭合时，STF端子输入为ON，变频器启动电动机正转，PLC内部程序运行时产生的数据通过连接电缆送到模拟量输出模块，再转换成0～5V或0～10V范围内的电压送到变频器2、5端子，控制变频器的输出频率，进而调节电动机的转速。

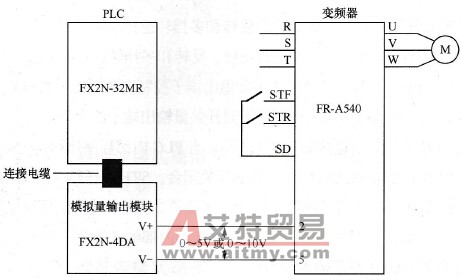

    图7-2    变频器与PLC的模拟量连接
