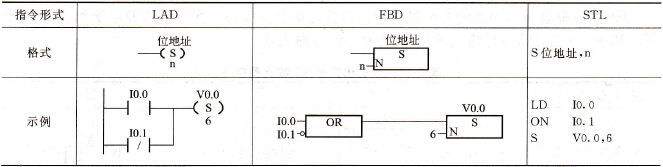

    S7-200 PLC的置位和复位指令包括n位置位(S)指令、n位复位(R)指令、置位优先SR触发器指令和复位优先RS触发器指令。置位指令和复位指令只能放在逻辑回路的最右端,其操作数可以是:IQVMSMSTC    1)置位指令    置位(S)指令可以对指定的位操作数开始的连续n个(1255个)位操作数进行置1操作。指令格式及示例如表2-9所列。    2-9    置位(S)指令
置位(S)指令

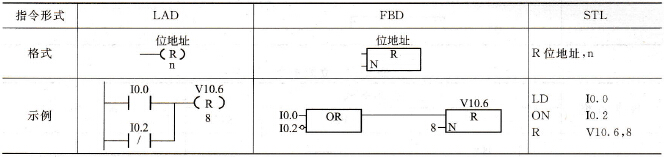

    示例中,当I0.01I0.10时,对V0.0V0.56个位变量进行置1并保持,直到用复位指令对其进行清零为止。    2)复位指令    复位(R)指令可以对指定的位操作数开始的连续n个位操作数进行清0操作。指令格式及示例如表2-10所列。    2-10    复位(R)指令
复位(R)指令

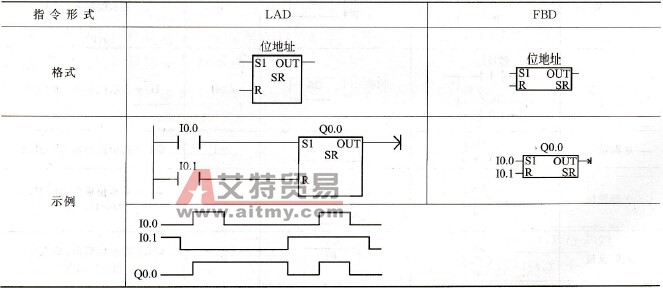

    示例中,当I0.01I0.20时,对V10.6V11.58个位变量进行清零并保持,直到用置位指令对其进行置1为止。    3) SR触发器指令    SR触发器可以对指定的位操作数进行置位或复位操作,指令格式及示例如表2-11所列。其中,S1为置位信号输入端,R为复位信号输入端。    示例中,当I0.01时,则实现对Q0.0置位操作并保持;当I0.11时,则实现对Q0.0的复位操作并保持;当I0.0I0.1同时为l时,则置位优先,即实现对Q0.0的置位操作。    2-11    置位优先型SR触发器指令
置位优先型SR触发器指令

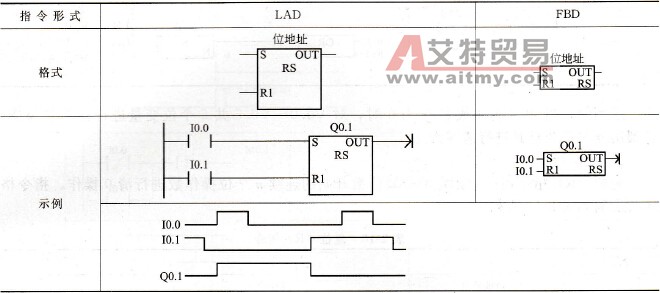

    4) RS触发器指令    RS触发器也可以对指定的位操作数进行置位或复位操作,指令格式及示例如表2-12所列。其中,S为置位信号输入端,R1为复位信号输入端。    2-12    复位优先型RS触发器指令
复位优先型RS触发器指令

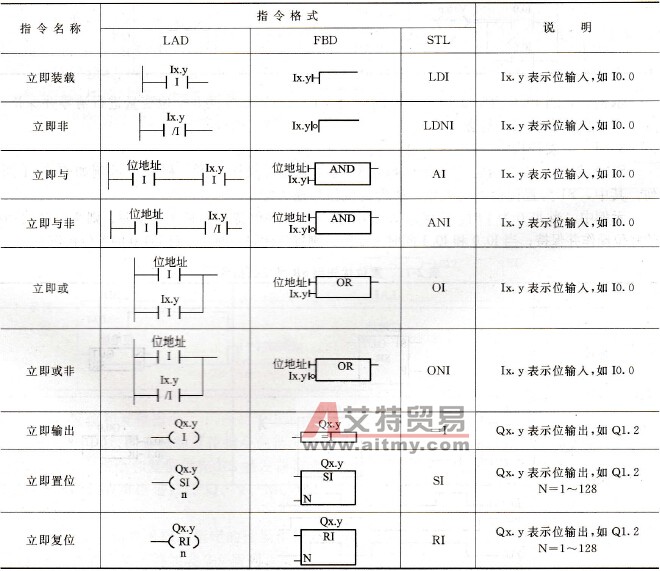

    2-13    立即指令
立即指令
    示例中,当I0.01时,则实现对Q0.1置位操作并保持;当I0.11时,则实现对Q0.1的复位操作并保持;当I0.0I0.1同时为1时,则复位优先,即实现对Q0.1的复位操作。
