Profibus总线传输技术

来源:艾特贸易2017-06-04

简介Profibus 总线符合 EIA RS-485 [8] 标准, Profibus 使用两端均有终端的总线拓扑结构,如图 8-4 所示。保证在运行期间,接人和断开一个或多个站时,不会影响其他站的工作。 图 8-3 典型的 P

    Profibus总线符合EIA RS-485 [8]标准,Profibus使用两端均有终端的总线拓扑结构,如图8-4所示。保证在运行期间,接人和断开一个或多个站时,不会影响其他站的工作。

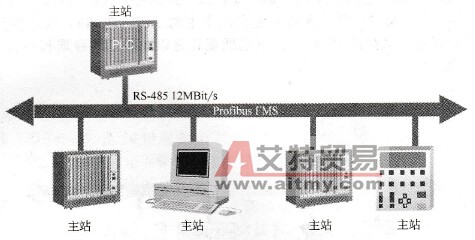

典型的Profibus FMS系统配置
    8-3    典型的Profibus FMS系统配置
两端有终端的总线拓扑
    8-4    两端有终端的总线拓扑    Profibus使用三种传输技术:Profibus DPProfibus FMS采用相同的传输技术,可使用RS-485屏蔽双绞线电缆传输或光纤传输;Profibus PA采用IEC 1158-2传输技术。    (1) RS-485传输技术    Profibus RS-485的传输程序是以半双工、异步、无间隙同步为基础,传输介质可以是屏蔽双绞线或光纤。    RS-485若采用屏蔽双绞线进行电气传输,不用中继器时,每个RS-485段最多连接32个站;用中继器时,可扩展到127个站,传输速度为9. 6Kbps12Mbps,电缆的长度为1001200m。电缆的最大长度与传输速率有关,具体如表8-1所列。    8-1    传输速率与电缆长度的关系
传输速率/Kbps 9.6~93.75 187.5 500 1500 3000~12000 电缆长度/m 1200 1000 400 200 100
    为了适应强度很高的电磁干扰环境或使用高速远距离传输,Profibus可使用光纤传输技术。使用光纤传输的Profibus总线段可以设计成星形或环形结构。现在市面上已经有RS485传输链接与光纤传输链接之间的耦合器,这样就实现了系统内RS-485和光纤传输之间的转换。    (2) IEC 1158-2传输技术    IEC 1158-2协议规定,在过程自动化中使用固定速率31. 25Kbps进行同步传输,它考虑了应用于化工和石化工业时对安全的要求,在此协议下,通过采用具有本质安全和双线供电技术,Profibus就可以用于危险区域了,IEC 1158-2传输技术的主要特性如表8-2所列。    8-2    IEC 1158-2传输技术的主要特性  服务     功能     Profibus DP     Profibus FMS   SDA   发送数据需应答           SRD     发送和请求数据需应答             SDN     发送数据无应答             CSRD     循环发送和请求数据需应答
