连接TD 200C到S7-200 PLC的技术方法

来源:艾特贸易2017-06-04

简介TD 200C 是西门子公司的一种文本显示面板,专门为 S7-200 系列 PLC 设计,可通过随机附带的 TD/CPU 电缆连接到 S7-200 CPU 并由 S7-200 CPU 供电(也可以外部供电),用 于显示和修改应用程序的

    TD 200C是西门子公司的一种文本显示面板,专门为S7-200系列PLC设计,可通过随机附带的TD/CPU电缆连接到S7-200 CPU并由S7-200 CPU供电(也可以外部供电),用于显示和修改应用程序的过程参数、设定实时时钟、I/O点强制输出、改变S7-200 CPU的操作模式(RUNSTOP)。    TD 200CSTEP 7-Micro/WIN软件附带的键盘设计程序(TD Keypad Designer)进行面板布局的设计,用SIEP 7-Micro/WIN的文本显示向导(Text Display Wizard)进行参数配置,无需其他的参数赋值软件。在S7-200系列的CPU中保留了一个专用区域用于与TD 200C交换数据,TD 200C直接通过这些数据区访问CPU的必要功能。    TD 200C是一种小巧紧凑的设备,随机配备有与S7-200 CPU连接所需的全部组件,如图6-5所示。

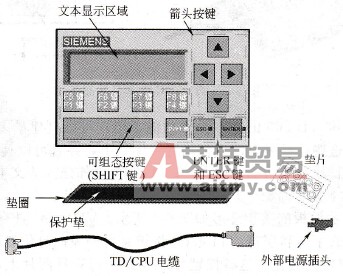

TD 200C的随机部件
    6-5    TD 200C的随机部件    TD 200C通过TD/CPU电缆与S7-200 CPU通信,可以采用以下2种连接方式用TD/CPU电缆配置TD 200C    (1)一对一配置方式    可以将TD 200C直接连接到S7-200 CPU,从而建立一对一网络组态。在这种组态中,1TD 200C通过1TD/CPU电缆连接到1S7-200 CPU,配置图如图6-6所示。

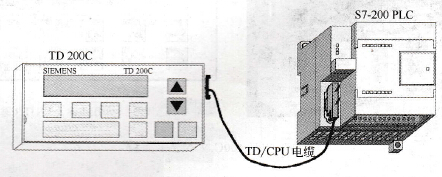

TD 200C与S7-200 CPU的一对一配置连接
    6-6    TD 200CS7-200 CPU的一对一配置连接    (2)网络连接方式    当多个S7-200 PLC1个或多个TD 200C连接时,采用网络连接方式,配置图如图6-7所示。此时需要对TD 200C的网络地址进行配置,地址不能冲突。

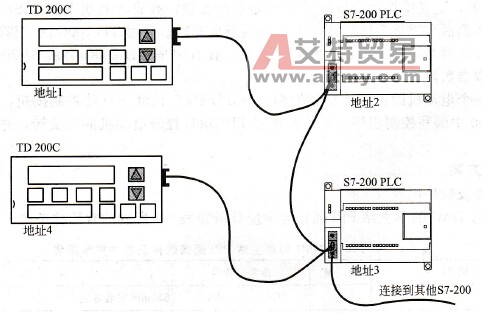

TD 200C与S7-200 CPU的网络配置连接
    6-7    TD 200CS7-200 CPU的网络配置连接    网络连接中的每个TD 200C分别与1CPU进行通信,可以将每个TD 200C的参数块分别存储在对应CPUV存储区中。也可以将多个TD 200C连接到单个S7-200 CPU,将每个TD 200C的相应参数块分别存储在CPU不同的V存储区中。    连接TD 200C -般采用设备自带的TD/CPU标准电缆,如果没有标准电缆或通信距离大于2.5m,则需要采用Profibus总线连接器和Profibus总线电缆自制TD/CPU电缆。如果希望由CPU来为TD 200C供电,可按如图6-8所示的接线方式制作TD/CPU电缆,如果希望由外部电源为TD 200C供电,可按如图6-9所示的接线方式制作TD/CPU电缆。

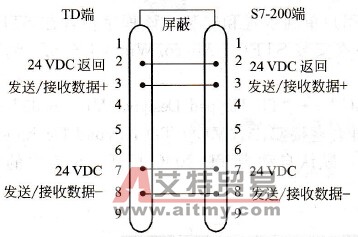

带电源连接的TD/CPU电缆
    6-8    带电源连接的TD/CPU电缆

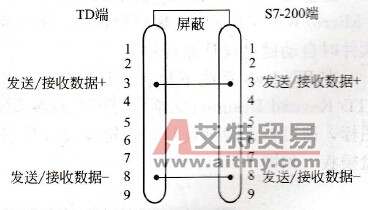

无电源连接的TD/CPU电缆
    6-9    无电源连接的TD/CPU电缆
