基于S7-200 PLC的多级传送带的控制

来源:艾特贸易2017-06-04

简介传送带又称带式输送机,是组成有节奏的流水作业线所不可缺少的经济型物流输送设备。传送带具有输送能力强、输送距离远、运行高速平稳、噪声低、结构简单,并可以上下坡传送,

    传送带又称带式输送机,是组成有节奏的流水作业线所不可缺少的经济型物流输送设备。传送带具有输送能力强、输送距离远、运行高速平稳、噪声低、结构简单,并可以上下坡传送,能方便地实行程序化控制和自动化操作,特别适合一些散碎原料及不规则物品的输送,在煤炭、采砂、食品、烟草、物流等生产领域应用非常普遍。对于多个流程工艺的生产线一般需要多级传送带,为了防止物料的堆积,多级传送带在正常启动时需按物流方向逆向逐级启动,正常停机时则按物流方向顺向逐级停机,故障停机时,故障点之前的传送带应立即停机,故障点之后的传送带应按物流方向顺向逐级停机。    1.控制要求    如图4-19所示是由3条传送带组成的三级传输系统,要求按下启动按钮后,首先3#传送带开始工作,5s2#传送带自动启动,再过5s1#传送带自动启动。按停止按钮后,停机的顺序与启动的顺序相反,间隔为10s。但未启动的传送带不必执行停机动作。例如,若只有3=2#被启动,按动停止按钮后则只执行2#3#停机动作。
多级传送带

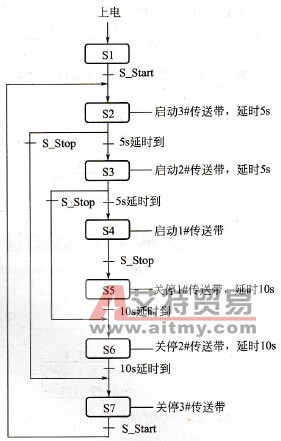

    4-19    多级传送带    2.任务分析    该系统总体属于简单顺控结构,但又存在多个选择分支,整体结构如图4-20所示。
多级传送带控制系统顺序功能图

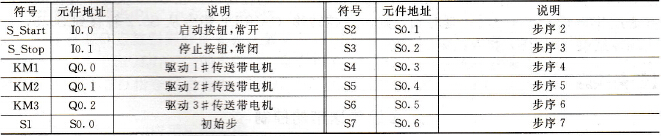

    4-20    多级传送带控制系统顺序功能图    首先在上电首次扫描时,应设置初始状态S1。在S1状态下,若按启动按钮,则转移到S23#传送带工作。    S2状态下,若按动启动按钮,则转移到S32#传送带工作;若按动停止按钮,则跳过S3S6,直接转移到S7,并关停3#传送带。    S3状态下,若按动启动按钮,则转移到S41#传送带工作;若按动停止按钮,则跳过S4S5,直接转移到S6,关停2#传送带,然后再顺序关停3#传送带。    S4状态下,若按动停止按钮,则转移到S5,关停1#传送带,然后再顺序关停2#3#传送带。    S7状态下,若再按启动按钮,则转移到S1,重新开始。    3.实施方案    (1) PLC系统资源分配    PLC系统资源分配情况如表4-2所列。    4-2    指示灯控制系统元件分配
指示灯控制系统元件分配

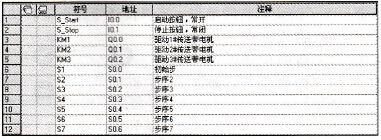

    (2)编辑符号表    打开STEP 7-Micro/Win,执行“文件”→“保存”菜单命令,将新建项目命名为“灌装流程控制”。打开用户定义符号表编辑器,然后按图4-21编辑符号表。
编辑用户定义符号表
    4-21    编辑用户定义符号表

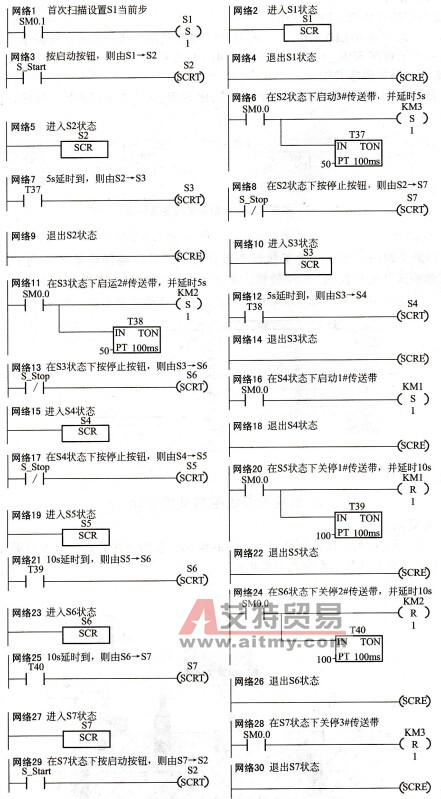

多级传送带顺序控制子程序SBR_0
    4-22    多级传送带顺序控制子程序SBR_0    (3)程序设计    1)编写顺序功能图子程序SBR_0    根据图4-20所示的顺序功能图,用S7-200 PLC的顺控指令编写控制程序,将顺序功能图放置在一个子程序SBR_0中,程序结构如图4-22所示。    2)编写主循环程序OB1    在主循环程序OB1中调用顺序功能图子程序SBR_0,并编写初始化程序,程序结构如图4-23所示。
多级传送带控制系统的主循环程序OB1

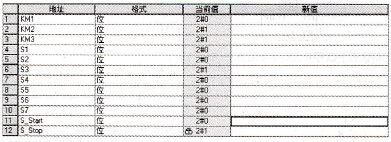

    4-23    多级传送带控制系统的主循环程序OB1    4.方案调试    STEP 7-Micro/Win环境下执行全编译命令,并将编译结果下载到PLC,然后将PLC的工作模式开关切换到RUN位置。单击工具栏上的状态表监控工具打开状态表,然后按图4-24编辑状态表,操作启动按钮和停止按钮在线观察各状态的变化。
 编辑状态表
    4-24    编辑状态表
