S7-200 PLC的顺控指令
来源:艾特贸易2017-06-04
简介S7-200 PLC 的顺控 (SCR) 指令包括顺控装载 (LSCR) 指令、顺控转移 (SCRT) 指令、顺控结束 (SCRE) 指令,使用顺控指令可以实现对顺序系统的编程。其中,顺控装载 (LSCR) 指令用于指定一个步的

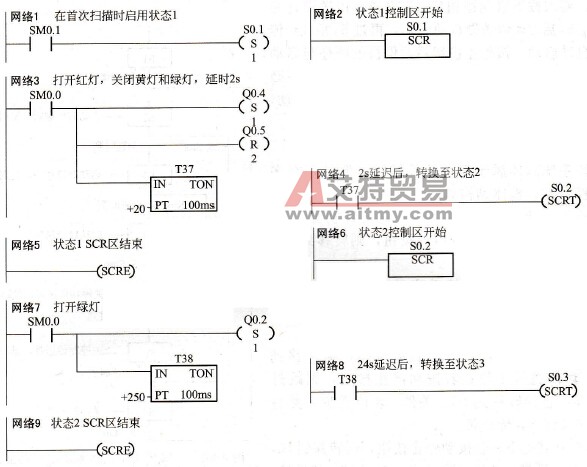

S7-200 PLC的顺控(SCR)指令包括顺控装载(LSCR)指令、顺控转移(SCRT)指令、顺控结束(SCRE)指令,使用顺控指令可以实现对顺序系统的编程。其中,顺控装载(LSCR)指令用于指定一个“步”的开始,顺控转移(SCRT)指令用来控制“步”的转移,顺控结束(SCRE)指令则结束当前“步”。顺控指令的应用示例如图4-18所示。 图4-18 顺控指令应用示例 示例为一个简单顺序控制程序,控制“步”分别用S0.1、S0.2和S0.3表示,其中S0.1为初始步。在首次扫描是首先将S0.1设置为当前步,由顺控装载(LSCR)指令指定S0.1的控制区,在S0.1状态下置位Q0.4,复位Q0.5和Q0.6,并通过T37设定2s延时:延时到,则由顺控转移(SCRT)指令从S0.1转移到S0.2,并用顺控结束(SCRE)指令结束S0.1。然后再由顺控装载(LSCR)指令指定S0.2的控制区,在S0.2状态下置位Q0.2,并通过T38设定25s延时;延时到,则由顺控转移(SCRT)指令从S0.2转移到S0.3,并用顺控结束(SCRE)指令结束S0.2。
