CP1H系列PLC开关量输入单元的工作原理

来源:艾特贸易2017-06-04

简介艾特贸易网 以 CP1H X/XA 型直流输入单元为例。各路输入端的内部结构稍有不同,点画线框内为 I/O 单元内部电路,如图 1-21~ 图 1-23 所示。图 1-21 中用电阻限流,交流成分经桥式整流电路

    艾特贸易网CP1H X/XA型直流输入单元为例。各路输入端的内部结构稍有不同,点画线框内为I/O单元内部电路,如图1-21~1-23所示。图1-21中用电阻限流,交流成分经桥式整流电路转换为直流电流,当外部输入触点接通时,光耦合器中的发光二极管导通,光敏晶体管饱和导通,从而将输入信号状态送人CPU,同时输入单元面板上的指示灯亮。当外部输入触点断开时,光耦合器中的发光二极管熄灭,光敏晶体管截止。

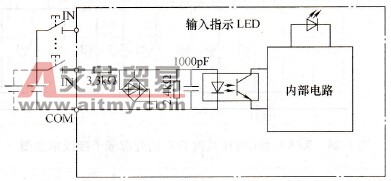

 直流输入单元0.04~0.11位内部电路
    1-21    直流输入单元0.04~0.11位内部电路
直流输入单元0.00~0.03/1. 00~1.03位内部电路
    1-22    直流输入单元0.00~0.03/1. 00~1.03位内部电路

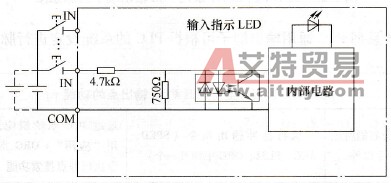

直流输入单元1.04~1.11位内部电路
    1-23    直流输入单元1.04~1.11位内部电路    1-24所示为X/XACP1H系列PLC的外部端子接线示意图。    使用直流输入单元时需要外接直流电源,接线时需将外部输入信号(如开关)的一端与输入单元的接线端子相连,另一端与电源正极或负极相连,而电源的另一极与输入单元的公共端子相连。这样I/O电路、I/O现场连线端子和I/O状态显示实现了“三位一体”。图1-21~1-23中所标“内部电路”的方框内为I/O总线接口电路。

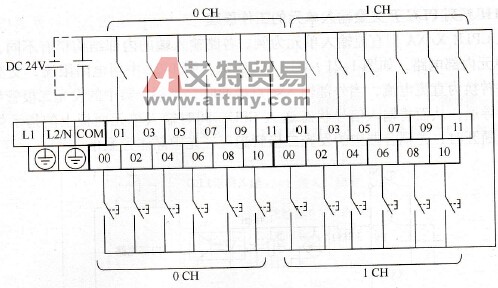

X/XA型CP1H系列PLC的外部端子接线示意图
    1-24    X/XACP1H系列PLC的外部端子接线示意图
