CP1H系列PLC开关量输入单元的用法

来源:艾特贸易2017-06-04

简介(1) X/XA 型 CP1H 系列 PLC 输入单元的用法。 X/XA 型 CP1H 系列 PLC 拥有 24 个输入点,如图 1-19 所示。 0 通道 0.00~0.11 位共 12 点, 1 通道 1.00~1.11 位共 12 点, 2 个通道合计 24 点。 图 1-19 X/XA 型

    (1) X/XACP1H系列PLC输入单元的用法。X/XACP1H系列PLC拥有24个输入点,如图1-19所示。0通道0.00~0.11位共12点,1通道1.00~1.11位共12点,2个通道合计24点。

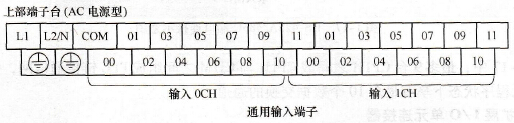

X/XA型CP1H系列PLC输入端子台示意图
    1-19    X/XACP1H系列PLC输入端子台示意图    X/XACP1H系列PLC的通用输入端子可以根据PLC的系统设定进行选择和分配。具体设置见表1-6    1-6    X/XACP1H PLC输入点的功能

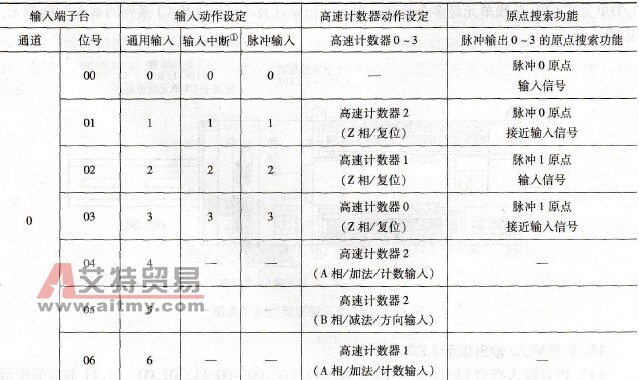

X/XA型CP1H PLC输入点的功能

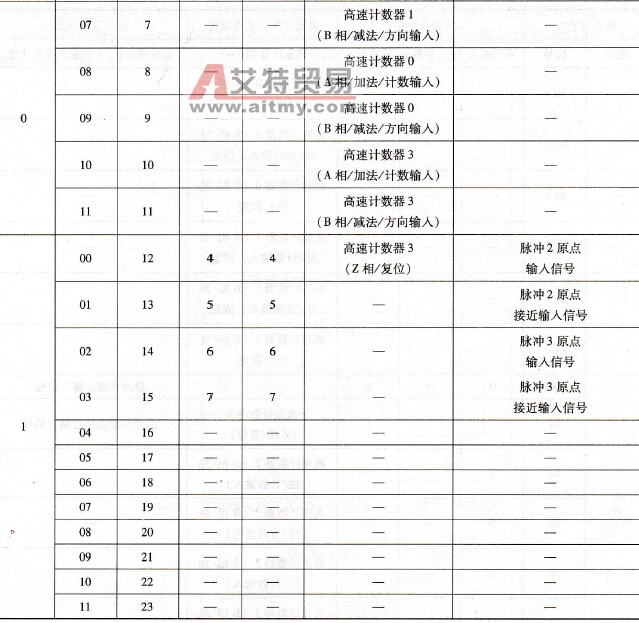

X/XA型CP1H PLC输入点的功能
    ①直接模式或计数器模式,根据MSKS指令设定。    (2)YCP1H系列PLC输入单元的用法。YCP1H系列PLC拥有12个输入点,如图1-20所示。0通道0.000.010.040.050.100.11位共6点,1通道1.00~1.05位共6点,2个通道合计12点。

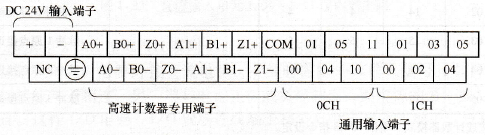

Y型CP1H系列PLC输入端子台示意图
    1-20    YCP1H系列PLC输入端子台示意图    YCP1H系列PLC的通用输入端子可以根据PLC的系统设定进行选择和分配。具体设置见表1-7    1-7    YCP1H系列PLC输入点的功能

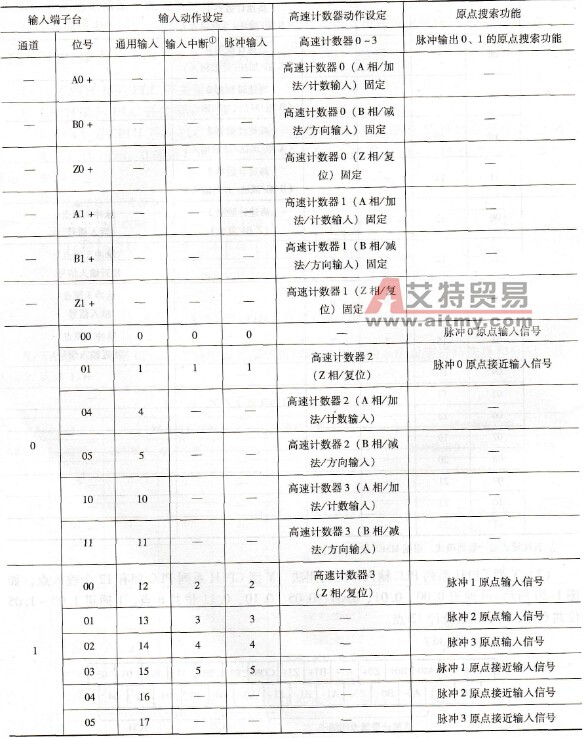

Y型CP1H系列PLC输入点的功能
① 接模式或计数器模式,根据MSKS指令设定。
