CP1H系列PLC的基本结构
来源:艾特贸易2017-06-04
简介CP1H 系列 PLC 为整体式结构,我们以 CP1H- XA40DR-A 型 PLC 为例,其总体结构如图 1-2 所示。 图 1-2 CP1H- XA40DR-A 型 PLC 主机总体结构 CPU 单元为系统的核心,其主机上配备了 2 个 7 段数码管、外

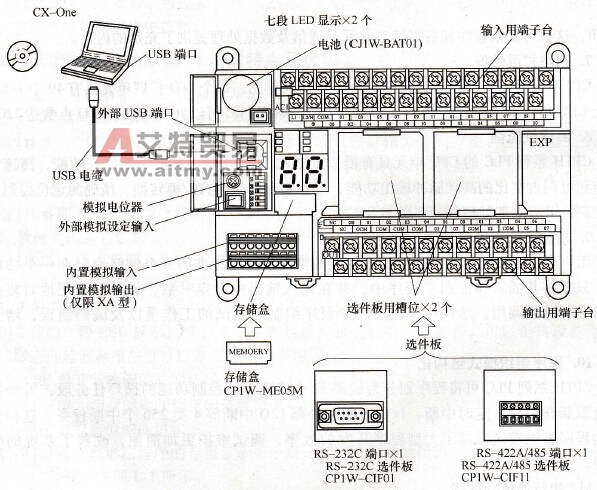

CP1H系列PLC为整体式结构,我们以CP1H- XA40DR-A型PLC为例,其总体结构如图1-2所示。 图1-2 CP1H- XA40DR-A型PLC主机总体结构 CPU单元为系统的核心,其主机上配备了2个7段数码管、外部USB端口、模拟电位器、外部模拟设定输入、电池、存储盒等。I/O单元提供了现场输入/输出设备与CPU的接口电路。 提示:CPU单元上还提供了RS-232C端口和RS- 422A/485端口共2个,可根据需要配置RS-232C选件板或RS- 422A/485选件板。
