CP1H系列PLC的保持指令KEEP
来源:艾特贸易2017-06-04
简介KEEP 指令的格式/名称、梯形图符号、操作数的范围及含义、指令功能及执行指令对标志位的影响见表 2-7 。保持指令的功能相当于 R-S 触发器。 表 2-7 KEEP 指令 【例 2-11 】 KEEP 指令的梯

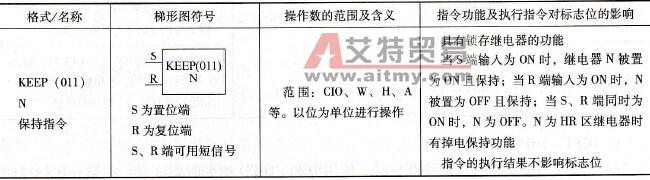

KEEP指令的格式/名称、梯形图符号、操作数的范围及含义、指令功能及执行指令对标志位的影响见表2-7。保持指令的功能相当于R-S触发器。 表2-7 KEEP指令 【例2-11】KEEP指令的梯形图和语句表应用示例如图2-28所示。
图2-28 KEEP指令的梯形图和语句表应用示例 当置位输入0. 00闭合时,输出继电器100. 04即导通(0.00上升沿触发)并自保持,只有当0. 01闭合时,100. 04才复位(0.01上升沿触发)。 【例2-12】自保持电路可以用KEEP指令代替,如图2-29所示。通过对比可以发现,自保持电路中的置位触点直接引用到KEEP指令的置位端;而两个复位触点取逻辑反后,串并联关系互换才能引用到KEEP指令的复位端。

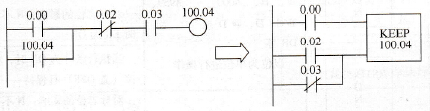

图2-29 用KEEP指令代替自保持电路
