CP1H系列PLC的置位SET和复位RSET指令

来源:艾特贸易2017-06-04

简介SET 和 RSET 指令的格式 / 名称、梯形图符号、操作数的范围及含义、指令功能及执行指令对标志位的影响见表 2-5 。 表 2-5 SET 和 RSET 指令 SET 和 RSET 指令常成对使用,一般用 SET 指令将某

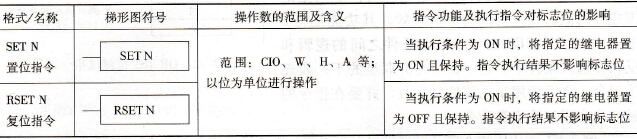

    SETRSET指令的格式/名称、梯形图符号、操作数的范围及含义、指令功能及执行指令对标志位的影响见表2-5    2-5    SETRSET指令
SET和RSET指令
    SETRSET指令常成对使用,一般用SET指令将某继电器置为ON,再用RSET指令将其置为OFF。也可以单独用RSET指令将已为ON的继电器置为OFF    SETRSET指令的执行条件常使用短信号(脉冲信号)。这两条指令的语句之间可以插入别的指令语句。    注意:不能通过SETRSET指令进行定时器和计数器的置位和复位,但可以作为每次刷新型指令使用。当SETRSET指令的操作数是保持继电器HR时具有掉电保持功能。    【例2-10】图2-27是使用SETRSET指令应用示例,图2-27中,0.00SET指令的执行条件,当0. 00ON时,W0. 00被置为ON并保持,即使0.00又变为OFF0.03RSET指令的执行条件,当0.03ON时,WO. 00被置为OFF并保持,即使0.03又变为OFF
SET、RSET指令应用示例
    2-27     SETRSET指令应用示例    a)梯形图b)波形图c)语句表
