西门子工业以太网网线制作技术方法

来源:艾特贸易2017-06-04

简介(1) PrfiNet 网线组件 西门子 ProfiNet 网线组件包括: 工业以太网屏蔽双绞线,订货号: 6XV1 840-2AH10 ,外形如图 9-1 所示; 图 9-1 西门子 ProfiNet 屏蔽双绞线 工业以太网快速连接插头 RJ45 ,

    (1) PrfiNet网线组件    西门子ProfiNet网线组件包括:    ·工业以太网屏蔽双绞线,订货号:6XV1 840-2AH10,外形如图9-1所示;

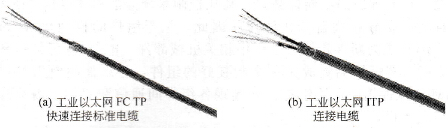

西门子ProfiNet屏蔽双绞线
    9-1    西门子ProfiNet屏蔽双绞线    ·工业以太网快速连接插头RJ45,订货号:6GK1 901-1BB10-2AB0,外形及结构如图9-2所示。

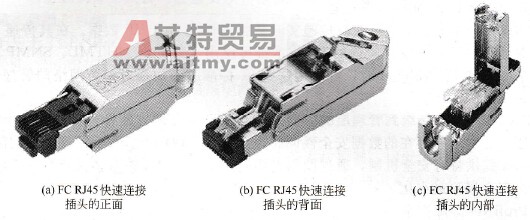

西门子工业以太网快速连接插头
    9-2    西门子工业以太网快速连接插头    (2)工业以太网连接电缆的制作    利用快速连接(FC)的剥线技术能够快速、方便地将工业以太网的FC TP电缆连接到RJ45 FC的接插座。工业以太网连接电缆制作步骤如图9-3所示。

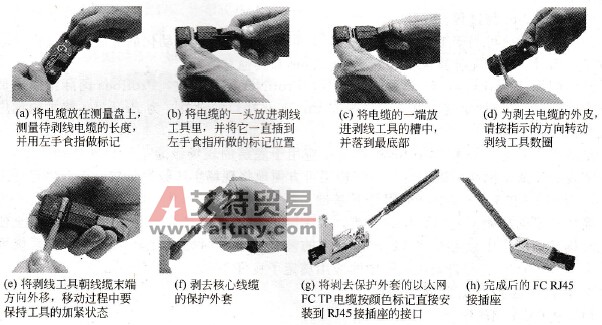

工业以太网连接电缆的制作步骤
    9-3    工业以太网连接电缆的制作步骤
