CP1H系列PLC的跳转指令JMP(004)/跳转结束指令JME(00

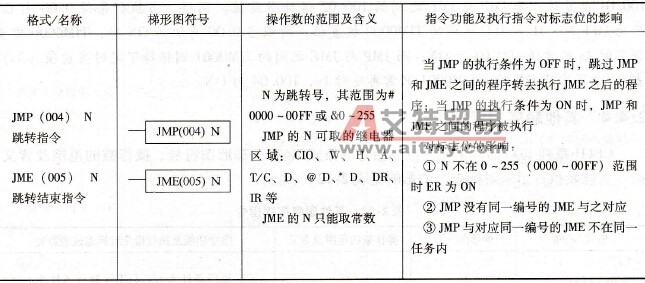

    JMP/JME指令的功能与IL/ILC指令相似，用于控制程序分支。JMP位于段首，JME位于段尾。表2 - 11中是两个指令的格式/名称、梯形图符号、操作数的范围及含义、指令功能及执行指令对标志位的影响。    表2-11    JMP/JME指令
    使用JMP和JME指令时需注意以下几点：    1)在一个程序中可有多组JMP和JME，用跳转号N对其进行编号。    2)在同一个任务程序段中，JMP和JME可成对使用。    3)微分型指令不宜置于JMP和JME之间。    4)当跳转号N不存在时或对应跳转号的JME不存在时或对应跳转号的JME不在同一程序任务中时，错误标志P_ER置位(ON)。    5)跳转指令可以嵌套使用，但必须是不同跳转号的嵌套，如JMP&0…JMP&1…JME&1…JME&0等。    可以更好地说明IL/ILC与JMP/JME指令的区别见例2-18。    【例2-18】IL/ILC与JMP/JME应用对比示例如图2-35所示。

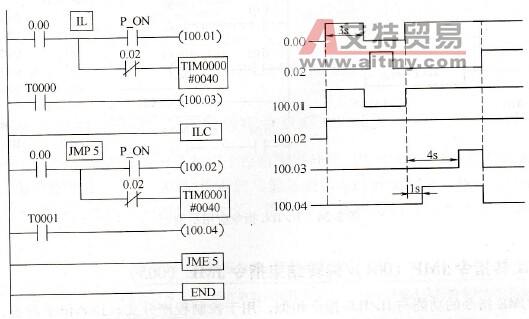

    图2-35    IL/ILC与JMP/JME应用对比示例    在外部条件完全相同的情况下，当执行条件0. 00由ON变为OFF时，IL与ILC之间的100. 01被复位；而JMP与JME之间的100. 02保持当前值。同样，当执行条件0.00由ON变为OFF时，IL与ILC之间的TIM0000被复位，所以当0.00再次为ON时，TIM0000需重新定时4s后才使100. 03为ON；而JMP与JME之间的7IM0001则保持了定时当前值(3s)，当0. 00再次为ON时，TIM0001只需再延时1s，100. 04为ON。
