CP1H系列PLC的OR TST/OR TSTN指令

来源:艾特贸易2017-06-04

简介(1) OR TST 指令。 OR TST 指令是 OR 型位测试指令。它表示指定位为 1 时,在下一段上进行并联连接。其符号如图 2-22 所示。 图 2-22 OR TST 位测试指令符号 这一指令的操作数 N 是 0000~000F (十

    (1) OR TST指令。OR TST指令是OR型·位测试指令。它表示指定位为1时,在下一段上进行并联连接。其符号如图2-22所示。
OR TST位测试指令符号
    2-22    OR TST位测试指令符号    这一指令的操作数N0000~000F(十六进制)或0~15(十进制),指定通道时,如果是范围之外的值,则只有低位4位有效。其功能是将SN位的ON/OFF内容与输入条件之间的逻辑和反映在输入条件中。这一指令是并联型的下一段连接指令,它不适用于电路的最终段,并要在指令的最终段中附加输出类指令。    【例2-8】与OR指令等价的TST (350)指令的应用示例如图2-23所示。

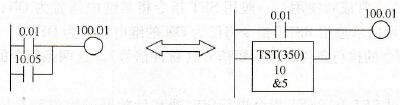

OR型·位测试指令TST (350)应用示例
    2-23    OR型·位测试指令TST (350)应用示例    (2) OR TSTN指令。OR TSTN指令是OR型·位测试非指令。它表示指定位为0时,在下一段上进行并联连接。其符号如图2-24所示。
OR TSTN位测试非指令符号
    2-24    OR TSTN位测试非指令符号    这一指令的操作数和功能与AND TST的操作数和功能基本一样,只是要进行取反。    【例2-9】与OR NOT指令等价的TSTN (351)指令的应用示例如图2-25所示。

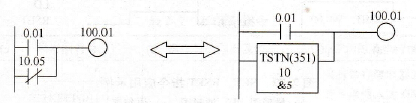

OR型·位测试非指令TSTN (351)应用示例
    2-25    OR型·位测试非指令TSTN (351)应用示例
