CP1H系列PLC的互锁指令IL(002)/互锁解除指令ILC(003

来源:艾特贸易2017-06-04

简介互锁指令 IU 互锁解除指令 ILC 常用于控制程序分支, IL(002) 指令的功能是表示电路有一个新的分支起点, ILC (003) 指令的功能是表示电路分支结束。两种指令的格式/名称、梯形图符号

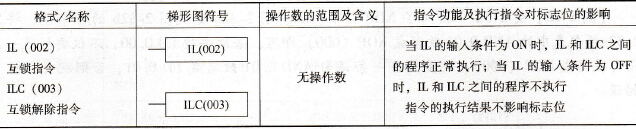

    互锁指令IU互锁解除指令ILC常用于控制程序分支,IL(002)指令的功能是表示电路有一个新的分支起点,ILC (003)指令的功能是表示电路分支结束。两种指令的格式/名称、梯形图符号、操作数的范围及含义、指令功能及执行指令对标志位的影响见表2-10    2-10    互锁指令IL/互锁解除指令ILC
互锁指令IL/互锁解除指令ILC    使用IL/ILC指令时需注意以下几点:    1)不论IL的输入条件是ON还是OFFCPU都要对IU/LC之间的程序段进行扫描。    2)如果IL的执行条件为OFF,则位于ILILC之间的程序段不执行,此时ILILC之间各内部器件的状态如下:    ①所有OUTOUT NOT指令的输出位为OFF    ②所有定时器都复位。    KEEP指令的操作位、计数器、移位寄存器及SETRSET指令的操作位都保持ILOFF以前的状态。    3) 11ILC指令通常总是成对使用,分别位于某一段程序的段首和段尾,也可以多个IL指令配一个ILC指令,但不准嵌套使用,如ILILILCILC,否则程序编译时会提示错误,但该错误不会影响程序的正常运行。    【例2-17】图2-34aA为分支点,A右侧有两个分支,且每个分支都有触点控制。这时要使用互锁指令编程。图2-34a也可以画成图2-34b的结构,两图的功能一样。    2-34中,当0.00OFF时,ILILC之间的程序不执行,100. 00100. 01都处于OFF状态。当0.00ON时,ILILC之间的程序执行,100. 00100. 01的状态取决于各自分支上的控制触点的状态。    2-34中,若A右侧的第一分支中没有控制触点0.01,就不必用互锁指令编程了。但如果把没有触点控制的分支放在下面,那也必须用互锁指令编程。
IL/ILC指令应用示例
    2.34    IL/ILC指令应用示例
