CP1H系列PLC的AND TST/AND TSTN指令
来源:艾特贸易2017-06-04
简介(1) AND TST 指令。 AND TST 指令是 AND 型位测试指令。它表示指定位为 1 时,在下一段上进行 AND 连接。其符号如图 2-18 所示。 图 2-18 AND TST 位测试指令符号 操作数 N 是 0000~000F (十六进制)
(1) AND TST指令。AND TST指令是AND型·位测试指令。它表示指定位为1时,在下一段上进行AND连接。其符号如图2-18所示。 图2-18 AND TST位测试指令符号 操作数N是0000~000F(十六进制)或0~15(十进制),指定通道时,如果是范围之外的值,则只有低位4位(0~F)有效。它的功能是将S的N位的ON/OFF内容与输入条件之间的逻辑积反映在输入条件中。这一指令为串联型的下一段连接型指令,不能直接连接在母线上,也不适用于电路的最终段,并且要在这一指令的最终段中附加输出类指令。 【例2-6】与AND指令等价的TST (350)指令的应用示例如图2-19所示。

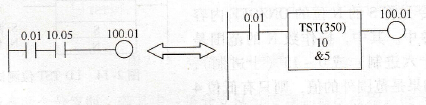

图2-19 AND型·位测试指令TST (350)应用示例 (2) AND TSTN指令。AND TSTN指令是AND型·位测试非指令。它表示指令位为0时,在下一段进行AND连接。其符号如图2-20所示。
图2-20 AND TSTN位测试非指令符号 这一指令的操作数和功能与AND TST的操作数和功能基本一样,只是要进行取反。 【例2-7】与AND NOT指令等价的TSTN(351)指令的应用示例如图2-21所示。

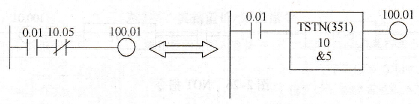

图2-21 AND型·位测试非指令TSTN (351)应用示例
