CP1H系列PLC的结束指令END(001)

来源:艾特贸易2017-06-04

简介END 指令表示一个程序的结束。一个程序的结尾处一定要安排 END 指令,因为 CPU 扫描到 END 指令时即认为程序到此结束,则 END 后面的程序一概不执行,转而执行下一个任务程序。若程序

    END指令表示一个程序的结束。一个程序的结尾处一定要安排END指令,因为CPU扫描到END指令时即认为程序到此结束,则END后面的程序一概不执行,转而执行下一个任务程序。若程序结束时没写END指令,将出现程序错误,程序中止运行,并给出错误信息“NO END INST”。END指令应用示例如图2-33所示。    在调试程序时可以将END指令插在各段程序之后,对程序进行分段调试,调试结束时再删除插在中间各段程序之后的END指令。    本文在以后的梯形图程序中通常省略END指令,不再另行说明。    【例2-16】图2-33中使用了END指令,请注意END指令的梯形图画法和语句的写法。
END指令应用示例

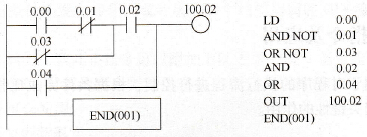

    2-33    END指令应用示例
