CP1H系列PLC的LD TST/LD TSTN指令
来源:艾特贸易2017-06-04
简介(1) LD TST 指令。 LD TST 是 LD 型位测试指令。它表示指定位为 l 时,在下一段进行 LD 连接。其符号如图 2-14 所示。 图 2-14 LD TST 位测试指令符号 LD TST 指令是将 S 的 N 位的 ON/OFF 内容反映在

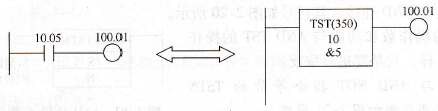

(1) LD TST指令。LD TST是LD型·位测试指令。它表示指定位为l时,在下一段进行LD连接。其符号如图2-14所示。 图2-14 LD TST位测试指令符号 LD TST指令是将S的N位的ON/OFF内容反映在输入条件中。其中,操作数N的范围是0000~ 000F(十六进制)或0N15(十进制),指定通道时,如果是范围外的值,则只有低位4位(0~F十六进制)有效。这一指令是可以直接连接在母线上的下一段连接型指令,要在指令的最终段中附加输出类指令,而且,不适用于电路的最终段。 【例2-4】与LD指令等价的TST (350)指令的应用示例如图2-15所示。
图2-15 LD型·位测试指令TST (350)应用示例 (2) LD TSTN指令。LD TSTN指令是LD型·位测试非指令。它表示指定位为0时,在下一段进行LD连接。其符号如图2-16所示。

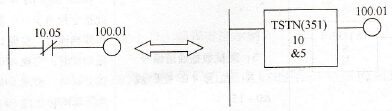

图2-16 LD TSTN位测试非指令符号 LD TSTN指令是将S的N位的ON/OFF内容取反后反映在输入条件中。其操作数N的范围是0000~000F(十六进制)或0~15(十进制),指定通道时,如果是范围外的值,则只有低位4位(0~ FH)有效。 【例2-5】与LD NOT指令等价的TSTN (351)指令的应用示例如图2-17所示。
图2-17 LD型·位测试非指令TSTN (351)应用示例
