CP1H系列PLC的空指令NOP(000)
来源:艾特贸易2017-06-04
简介在 PLC 使用的初期,由于没有语句的删除和插入功能,使程序的更改和重新输入比较困难,从而浪费了大量的时间,因此出现了空操作指令。 NOP 指令不具备任何功能(不进行程序处理)

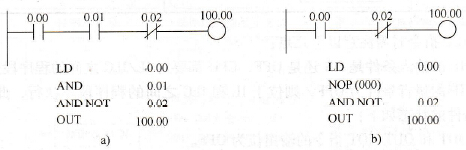

在PLC使用的初期,由于没有语句的删除和插入功能,使程序的更改和重新输入比较困难,从而浪费了大量的时间,因此出现了空操作指令。 NOP指令不具备任何功能(不进行程序处理),在梯形图中无表示。NOP指令常用来修改程序。当修改程序删去一条指令时,后面语句的地址发生变化。而用NOP指令代替所删指令的位置,后面语句的地址保持不变。 譬如,用NOP代替AND N语句,可把AND语句中的触点N短接,用NOP代替OR N语句,可把OR语句中的触点N断掉等,而其他语句的地址保持不变。 【例2-15】图2-32中使用了NOP指令。欲将图2-32a变成图2-32b的梯形图,将图2 - 32 a话-句表中的AND 0.01改写成NOP (000)即可。若欲去掉LD 0.00,不仅要把第一条语句改写成NOP (000),还要将下一条语句AND 0.01改写成LD 0.01,否则就会出语法错误。 图2-32 NOP指令应用示例
