CP1H系列PLC的基本编程技术方法

来源:艾特贸易2017-06-04

简介1) 触点组与单个触点相并联时,应将单个触点放在下面。如图 2-10a 变成图 2-10b 后,从语句表看出节省了一个 OR LD 语句。 图 2-10 编程方法示例 1 2) 并联触点组与几个触点相串联时,应将

    1)触点组与单个触点相并联时,应将单个触点放在下面。如图2-10a变成图2-10b后,从语句表看出节省了一个OR LD语句。

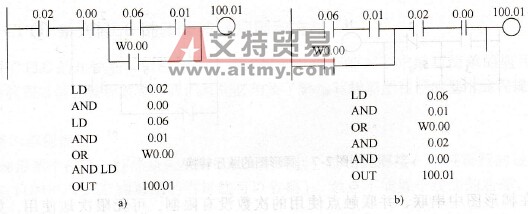

编程方法示例1
    2-10    编程方法示例1    2)并联触点组与几个触点相串联时,应将并联触点组放在左边。如图2-11a变成图2. 11b后,从语句表看出节省了一个AND LD语句。    3)如果一条指令只需要在PLC通电之初执行一次,可以用AR区的P_First_Cycle( A200. 11)作为其执行条件。由于P_First_Cycle只在PLC通电后的第一个扫描周期处于ON状态,因此,P_First_Cycle为执行条件的指令只在通电后的第一个扫描周期被执行。这种用法常出现在PLC的初始化程序段上。
编程方法示例2
    2-11    编程方法示例2    在图2-12中,KEEP(保持)指令在后续的2.3.1节中将要讲到。在PLC通电后的第一个扫描周期,W10. 00被置为ONW10. 00又作为KEEP指令的置位输入条件,从而使100. 00被置为ON。此后,如果复位条件0.01 ON使100. 00复位,则在PLC本次通电期间,100. 00不会再被置位。
A200.11的应用示例

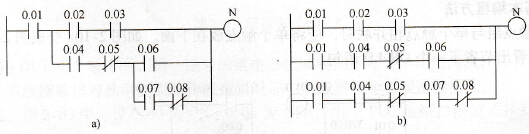

    2-12   A200.11的应用示例   4)有些梯形图难以用AND LDOR LD等基本逻辑指令编写语句表,这时可重新安排梯形图的结构,如图2-13a若改画成图2-13b就可以使用OR LD指令编程了。
编程方法4示例
    2-13    编程方法4示例    5)当某梯级有两个分支时,若其中一条分支从分支点到输出线圈之间无触点,该分支应放在上方,这样可以使语句表的语句更少。
