CP1H系列PLC的AND LD/OR LD指令

来源:艾特贸易2017-06-04

简介对于复杂的控制系统,使用大量的编程元件(如软常开触点、软常闭触点),这些编程元件所在的行(或称为支路)相并联则构成逻辑块,逻辑块之间还存在串联关系。 在这种情况下,

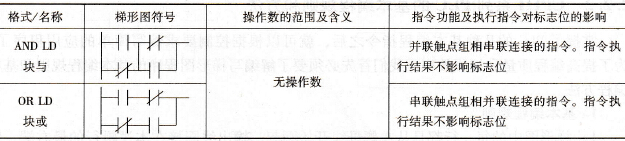

    对于复杂的控制系统,使用大量的编程元件(如软常开触点、软常闭触点),这些编程元件所在的行(或称为支路)相并联则构成逻辑块,逻辑块之间还存在串联关系。    在这种情况下,不能简单地使用ORAND指令来处理,而需要使用AND LDOR LD指令才能将梯形图转化为助记符(语句表)程序。其原因是ORAND指令用于执行条件与一位状态逻辑连接,而OR LDAND LD指令能够逻辑地连接两个执行条件,即当前执行条件与上一个还未使用的执行条件。    2-3中是AND LDOR LD指令的格式/名称、梯形图符号、操作数的范围及含义、指令功能及执行指令对标志位的影响。    2-3    AND LDOR LD指令
AND LD和OR LD指令

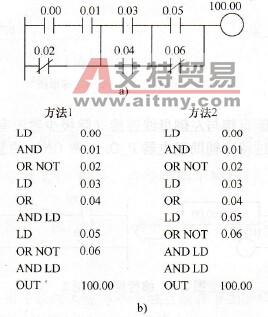

    【例2-2】图2-2a中有3个并联的触点组相串联。使用AND LD指令时,语句表有如图2-2b所示两种不同的编写方法。其中,方法2是把AND LD指令集中在一起编写,但方法2AND LD指令之前的触点组个数应小于或等于8,而方法1对此没有限制。
AND LD指令应用示例

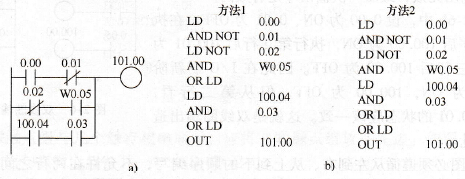

    2-2    AND LD指令应用示例    a)梯形图b)语句表    【例2-3】图2-3a3个串联的触点组相并联。使用OR LD指令时,语句表有如图2-3b两种不同的编写方法。同样,在方法2OR LD指令之前的触点组个数应小于或等于8,而方法1对此没有限制。
OR LD指令应用示例
    2-3    OR LD指令应用示例    a)梯形图b)语句表
