Profibus DP系统结构

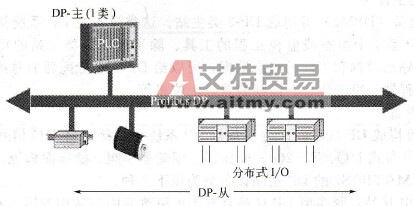

    Profibus DP可以实现以下三种系统配置。    (1)纯主-从系统    纯主-从系统是一种单主系统，可实现最短的总线循环时间。以Profibus DP系统为例，一个单主系统由一个DP-1类主站和1到最多125个DP-从站组成，典型系统如图8-5所示。

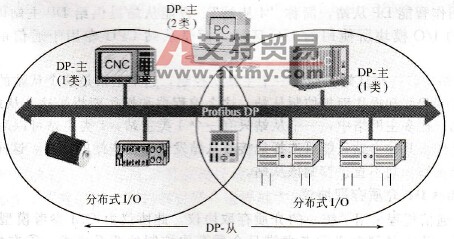

    图8-5    Profibus DP纯主从系统（单主站）    (2)纯主-主系统    纯主-主系统是一种多主站系统，若干个主站可以用读功能访问一个从站。以ProfibusDP系统为例，多主系统由多个主设备（1类或2类）和1到最多124个DP-从设备组成。典型系统如图8-6所示。

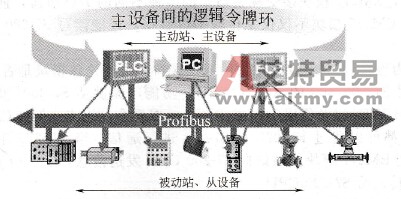

    图8-6    Profibus DP纯主主系统（多主站）    (3)多主-多从系统    多主-多从系统是以上两种配置的组合系统，如图8-7所示是一个由3个主站和7个从站构成的Profibus系统结构的示意图。
    图8-7    Profilous DP多主多从系统    由图8-7可以看出，3个主站构成了一个令牌传递的逻辑环，在这个环中，令牌按照系统预先确定的地址顺序从一个主站传递给下一个主站。当一个主站得到了令牌后，它就能在一定的时间间隔内执行该主站的任务，可以按照主从关系与所有从站通信，也可以按照主-主关系与所有主站通信。在总线系统建立的初期阶段，主站的介质存取控制( MAC)的任务是决定总线上的站点分配并建立令牌逻辑环。在总线的运行期间，损坏的或断开的主站必须从环中撤除，新接人的主站必须加入逻辑环。MAC的其他任务是检测传输介质和收发器是否损坏，站点地址是否出错，以及令牌是否丢失或多个令牌。
