CP1H系列PLC的LD/LD NOT、AND/AND NOT、OR/OR NOT、OUT/OUT

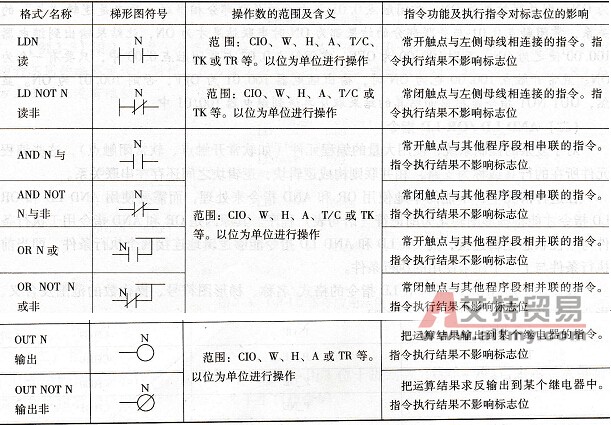

    这8条指令，是基本指令中使用频率最高的几种指令，几乎所有的程序都必须使用。表2-2中列出了这8条基本指令的格式／名称、梯形图符号、操作数的范围及含义、指令功能及执行指令对标志位的影响。    表2-2    常用的基本指令

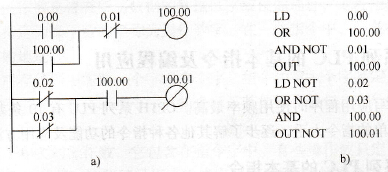

    【例2-1】图2-1中使用了部分的基本指令，图2-1a为梯形图程序，图2-1b为语句表程序。
    图2-1    基本指令应用示例    a)梯形图b）语句表    在分析梯形图程序时，常开和常闭触点的状态( ON/OFF)是由其对应的继电器的状态来确定的。譬如，在图2-1a中，若0.00号输入继电器为ON，则常开触点0.00为ON（触点闭合），否则为OFF;如果0.01号输入继电器为ON，则常闭触点0.01为OFF（触点断开），否则为ON。在以后分析程序时，上述原则不再重申。    在图2-1a中，常开触点100. 00与0.00并联，是逻辑“或”的关系，两者只要有一个为ON，则并联结果为ON。常闭触点0.01与左面的并联部分相串联，两者是逻辑“与”的关系，常闭触点0. 01与并联部分的结果都为ON时串联结果才为ON，此结果输出到继电器100. 00使之为ON，否则100. 00为OFF。常闭触点0.02与常闭触点0.03中，只要有一个为ON、且常开触点100. 00也为ON时，输出继电器100. 01为OFF，否则100. 01为ON。显然，OUT NOT指令是把前面结算的结果取反再送到继电器100. 01中。
