CP1H系列PLC的数据区及标志

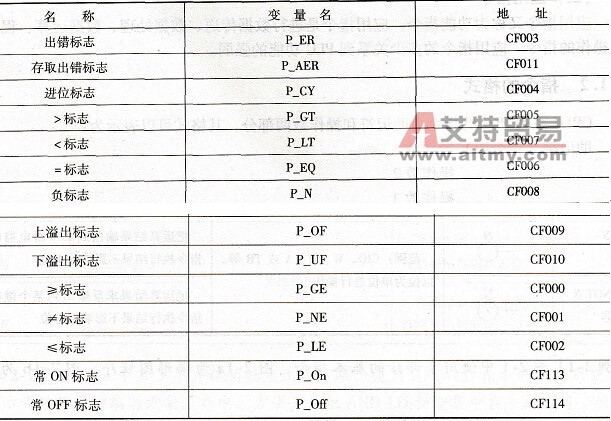

    一般情况下，指令的操作数就是指令的数据区，因此，CIO区、WR区、HR区、AR区、T/C区以及DM区中的字可以是操作数的字，字的位可以是操作数的位，简称操作数位。但是，在指定的数据区内，并非所有的地址都允许用于操作数。    通常用继电器区的缩写及字、位的地址作为指令的操作数，但I/O继电器没有缩写符，为避免与常数相混淆，当用常数作为指令的操作数时，应在常数前面加上“#”号。有些指令执行后会影响标志位，有些指令执行后不影响标志位。    CF区域和AR区域包括标志位和控制位，用来监视PLC操作，存取时钟脉冲以及显示错误信息，如第一次循环标志、访问错误标志、循环时间错误标志、指令执行错误标志、第一次任务执行标志、I/O确认错误标志以及步标志等。受指令执行影响的标志位见表2-1。    表2-1    受指令执行影响的标志位（CF区的标志位）
