CP1H系列PLC输出单元的用法

来源：艾特贸易2017-06-04

简介(1) X/XA 型 CP1H 系列 PLC 输出单元的用法。 X/XA 型 CP1H 系列 PLC 拥有 16 个输出点，如图 1-25 所示。 100 通道 100.00~ 100.07 位共 8 点， 101 通道 101.00~101.07 位共 8 点，合计 16 点。图 1-25 X/XA 型

    (1) X/XA型CP1H系列PLC输出单元的用法。X/XA型CP1H系列PLC拥有16个输出点，如图1-25所示。100通道100.00~ 100.07位共8点，101通道101.00~101.07位共8点，合计16点。

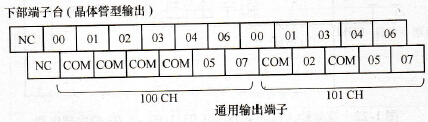

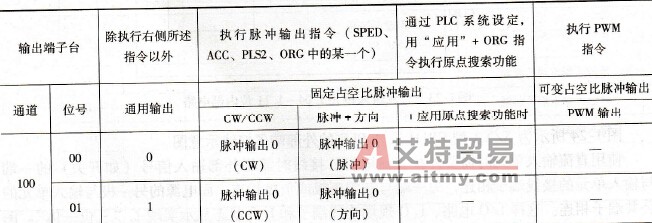

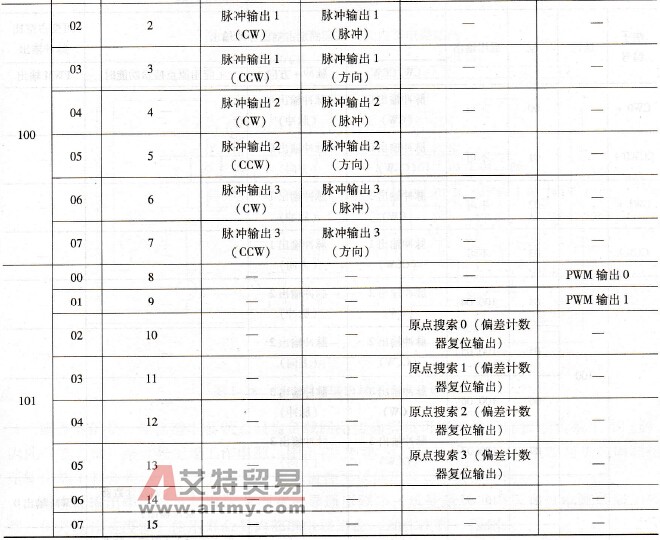

X/XA型CP1H系列PLC输出端子台示意图     图1-25    X/XA型CP1H系列PLC输出端子台示意图    X/XA型CP1H系列PLC通用输出端子可根据PLC的系统设定进行脉冲输出。具体设置见表1-8。    表1-8    X/XA型CP1H PLC输出点的功能

    (2)Y型CP1H系列PLC输出单元的用法。Y型CP1H系列PLC拥有8个输出点，如图1-26所示。100通道100. 04~100. 07位共4点，101通道101.00~101. 03位共4点，2个通道合计8点。

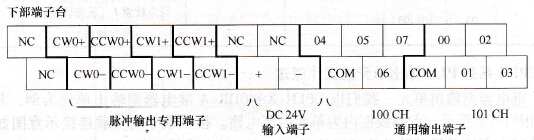

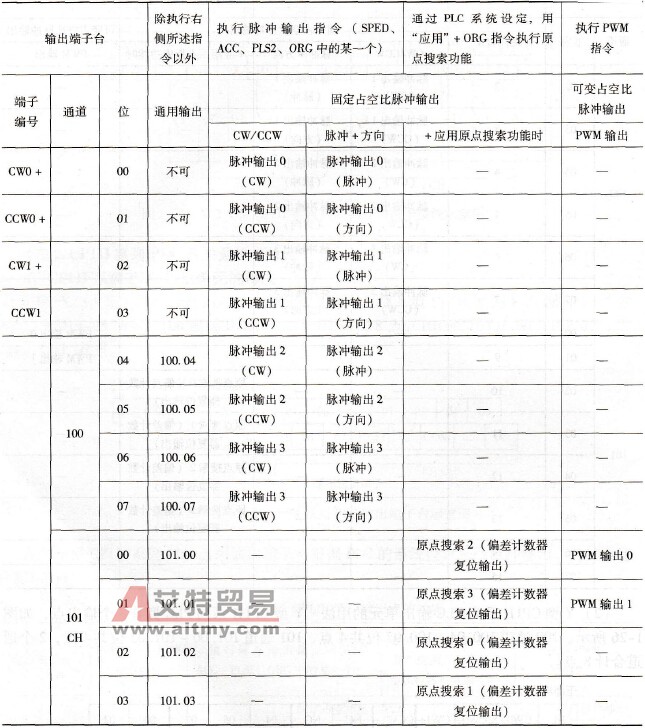

Y型CP1H系列PLC输出端子台示意图     图1-26    Y型CP1H系列PLC输出端子台示意图    Y型CP1H系列PLC通用输出端子可根据PLC的系统设定进行脉冲输出。具体设置见表1-9。    表1-9    Y型CP1H系列PLC输出点的功能
