CP1H系列PLC的加法运算指令

    1．无CY BCD加法运算指令+B/@+B    无CY BCD加法运算指令+B/@+B是将两个通道内的4位BCD码或两个4位BCD码常数相加，并将和输出到结果通道中。结果超过9999时，产生进位将P_CY置1。+B/@+B指令的应用见例2-46。    【例2-46】+B/@+B指令梯形图、语句表及执行结果应用示例如图2-77所示。

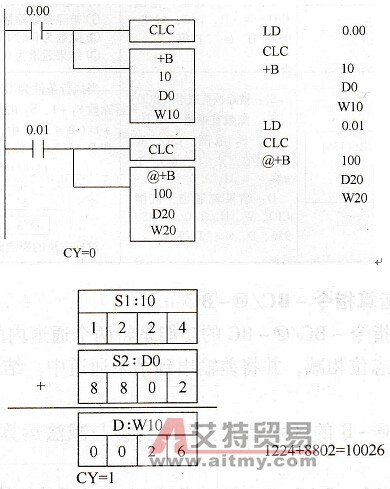

    图2-77    +B/@+B指令梯形图和语句表应用示例    图2-77中，当输入0.00为ON时，通道10和D0中的BCD码数据相加，并将计算结果4位BCD码输出到Wl0。在求和的过程中若有进位，则进位标志P_CY置位为“1”，但P- CY本身不参与加法运算。    2．带CY BCD加法运算指令+BC/@+BC    带CY BCD加法运算指令+BC/@+BC的功能是将两个通道内的4位BCD码或两个4位BCD码常数连同P_CY标志位相加，并将和输出到结果通道中。    +BC/@+BC与+B/@+B的区别是P_CY本身参与加法运算，其他用法与+B/@+B相似，这里不再赘述。
