CP1H系列PLC存储器的各功能区及其作用

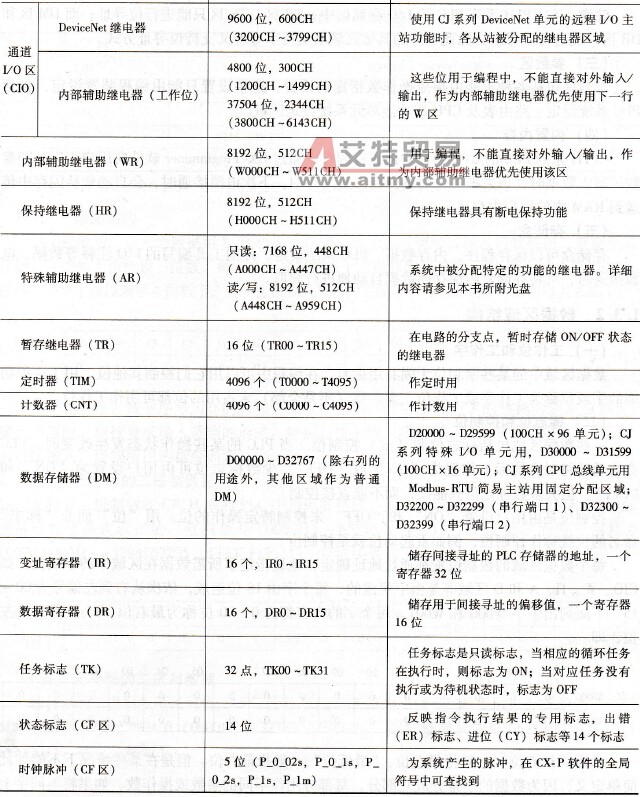

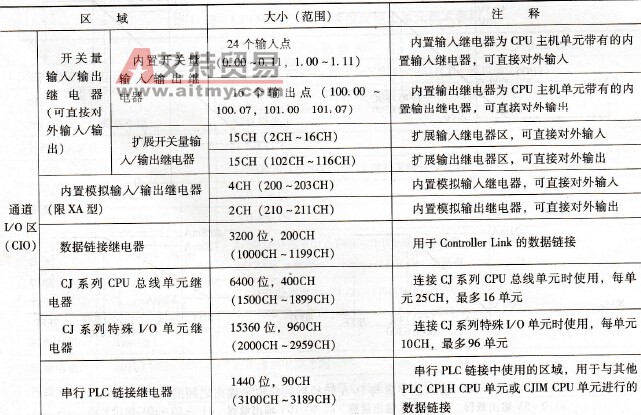

    （一）用户程序存储区    用户程序存储区是由多个任务构成的，程序包括作为中断使用的任务最多可编写288个。通过CX-Programmer软件将这些程序按1：1分配到执行任务中后，传送到CPU单元。    （二）I/O存储区    CP1H系列PLC的I/O存储区（也称为I/O存储器）是指通过指令的操作数可以进入的区域。I/O存储区主要是用来存储输入、输出数据和中间变量，提供定时器、计数器、寄存器等，还包括系统程序所使用和管理的系统状态和标志信息。    I/O存储区分为输入／输出通道继电器区（CIO区）、内部辅助继电器区(WR)、保持继电器区( HR)、特殊辅助继电器区(AR)、暂存继电器区(TR)、定时器区(TIM)、计数器区(CNT)、数据存储器区(DM)、变址寄存器区(IR)、数据寄存器区(DR)、任务标志(TK)等。    CP1H系列PLC I/O存储区的分配见表1-14。    表1-14    CP1H系列PLC I/O存储区的分配

    注：CIO区中不使用的继电器编号可作为内部辅助继电器使用。    对于各区的访问，CP1H系列PLC采用字（也称为通道）和位的寻址方式，前者是指各个区可以划分为若干个连续的字，每个字包含16个二进制位，用标识符及3～5个数字组成字号来标识各区的字；后者是指按位进行寻址，需在字号后面再加00 N15二位数字组成位号来标识某个字中的某个位。这样整个数据存储区的任意一个字、任意一个位都可用字号或位号唯一表示。    注意：在CP1H系列PLC的I/O存储区中，TR区、TK区只能进行位寻址；而DM区和DR区只能进行字寻址，除此以外的其他区域既支持字寻址又支持位寻址方式。    （三）参数区    参数区包括各种不能由指令操作数指定的设置，这些设置只能由编程装置设定，包括PLC系统设定、路由表及CPU高功能单元系统设定区域。    （四）内置内存    CP1H系列PLC的CPU单元中内置有闪存，通过CX- Programmer软件向用户程序区和参数区写入数据时，该数据可自动备份在内置闪存中，下次电源接通时，会自动地从闪存中传送到RAM内的用户内存区。    （五）存储盒    存储盒可以保存程序、内存数据、PLC系统设定、外围工具编写的I/O注释等数据。电源接通时，可将存储盒内保存的数据自动地进行读取。
