CP1H系列PLC模拟量输出单元的工作原理

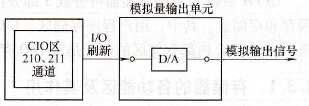

    模拟量输出的处理过程如下：    首先，利用CX- Programmer编程软件设置分辨率、模拟输出占用的通道及量程，然后将PLC上电，在线下载设置到CP1H系列PLC中，接着将CP1H系列PLC断电并重新上电，此时模拟量设置生效，根据用户编写的梯形图程序将数字量传送至CP1H系列PLC的CIO区210或211通道，经D/A转换为对应的模拟量输出。模拟量输出的处理过程如图1-39所示。
    图1-39    模拟量输出的处理过程    XA型CP1H系列PLC的2路模拟输出中每一路输出端子都有电压和电流两种输出方式，其电压输出信号范围有4种，即0~5V、1~5V、0～10V和-10~10V；其电流输出信号范围有2种，即0~ 20mA、4~20mA。输入数字量与D/A转换后的模拟量输出之问的关系如图1-40所示。二进制的补码进行D/A转换应输出负电压。

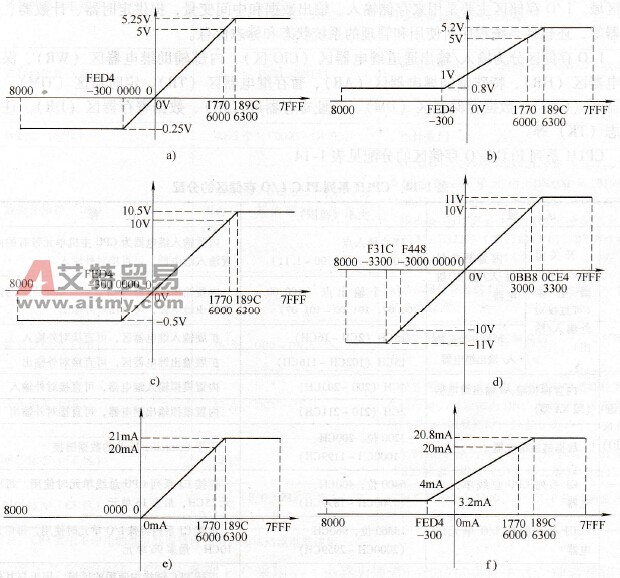

    图1-40    输入数字量与D/A转换后的模拟量输出之间的关系    a) 0～5V输出量程b）1~5V输出量程c）0~10V输出量程d）-10~10V输出量程    e)0~20mA输出量程f）4~20mA输出量程
