CP1H系列PLC的模拟量输出单元的功能

来源：艾特贸易2017-06-04

简介模拟量输出单元是将指定的数字量（二进制数）转换成标准的电压信号 (-10~10V ， 0~5V ， 0~10V 或 1~5V) 或电流信号 (0~20mA 、 4~20mA) 。外形如图 1-38 所示。图 1-38 CP1H 系列 PLC 的模拟量输出

    模拟量输出单元是将指定的数字量（二进制数）转换成标准的电压信号(-10~10V，0~5V，0~10V或1~5V)或电流信号(0~20mA、4~20mA)。外形如图1-38所示。

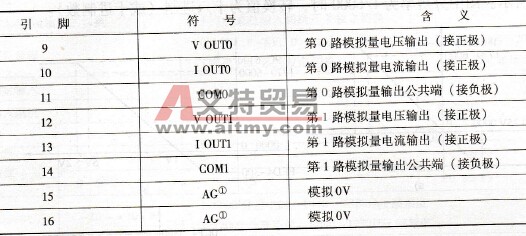

CP1H系列PLC的模拟量输出单元端子台     图1-38    CP1H系列PLC的模拟量输出单元端子台    CP1H系列PLC模拟量输出单元各引脚的定义见表1-12，其技术指标见表1-13。    表1-12    CP1H系列PLC模拟量输出单元各引脚的定义

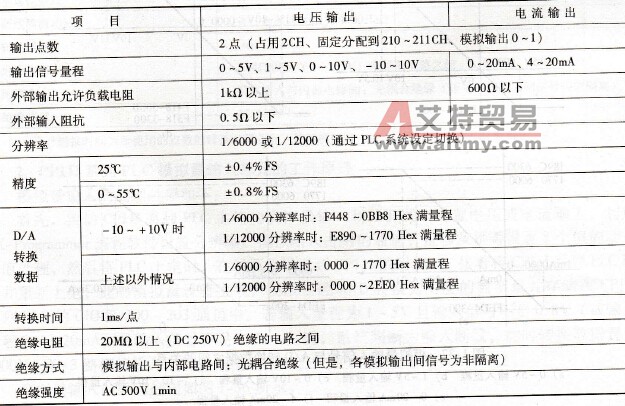

① 出连线需使用带屏蔽的2芯双绞电缆，不接屏蔽线。    表1-13    CP1H系列PLC模拟量输出单元技术指标
