CP1H系列PLC模拟量输入单元的工作原理

    模拟量输入的处理过程如下：    首先，拨动CP1H系列PLC主机的模拟量输入切换开关，设置电压或电流输入，利用CX- Programmer编程软件设置分辨率、模拟输入占用的通道、量程及是否设置8个值的动态均值处理，然后将PLC上电时，在线下载设置到CP1H系列PLC，接着将CP1H系列PLC断电并重新上电，此时模拟量设置生效，模拟量经A/D转换为对应的数字量并存储在CP1H系列PLC的CIO区200~ 203通道中。若输入量程为1~5V且输入信号不足0.8V（或输入量程为4~ 20mA，且输入信号不足3.2mA）时，系统判断为输入断线，此时转换数据置为8000H，0～3路模拟输入对应的断线检测标志位为A434通道的00~ 03位。    模拟量输入的处理过程如图1-36所示。

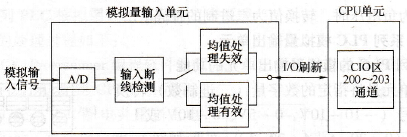

    图1-36    模拟量输入的处理过程    XA型CP1H系列PLC的4路模拟输入中，每一路输入端子都有电压和电流两种输入方式，其电压输入信号范围有4种，即0~5V、1~5V、0~10V和-10~10V；其电流输入信号范围有2种，即0~ 20mA、4~20mA。模拟量输入信号与A/D转换数据之间的关系分别如图1-37所示。图中分辨率为1/6000时，转换值为十六进制（或十进制数）。

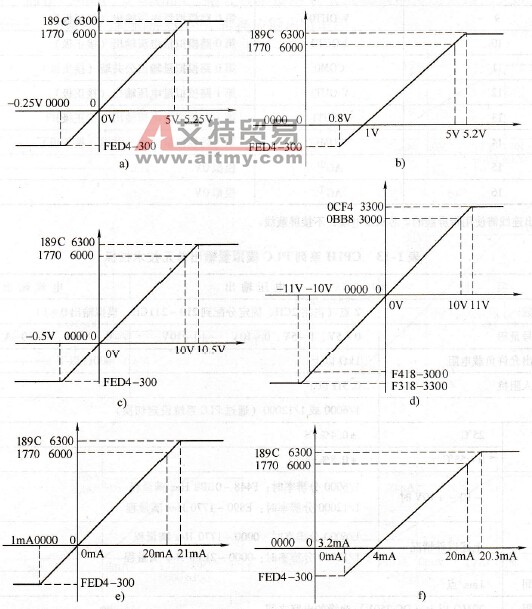

    图1-37    模拟量输入信号与A/D转换数据之间的关系    a)0~5V输入量程；b)1~5V输入量程；c)0~10V输入量程；d)-10~10V输入量程；    e)0~20mA输入量程；f)4~20mA输入量程    当输入信号为负电压时，转换值为二进制的补码。
