CP1H系列PLC的ASCⅡ码转换指令ASC/@ASC(086)

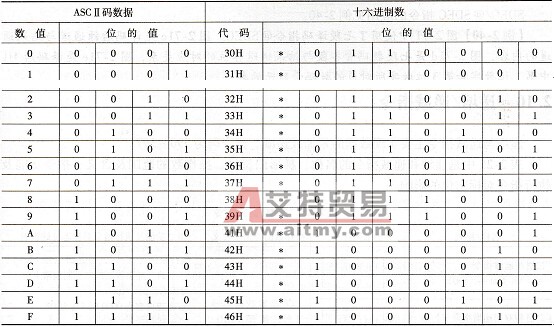

    ASC/@ ASC指令是将源通道中1~4个十六进制数分别转换成8位ASCⅡ码形式，并将转换出的ASCⅡ码输出到目标通道的低8位或高8位上。ASCⅡ码转换为十六进制数的对应关系见表2-24。    表2-24    ASCⅡ码转换为十六进制数的对应关系
    注：*为奇偶校验位。无奇偶校验时，此位为0；有奇校验时，当参与校验的0~7位中为“1”的数目为奇数时该位为“1”；偶校验时，当参与校验的0~7位中为“1”的数目为偶数时该位为“1”。    ASC/@ ASC指令的应用见例2-41。    【例2-41】图2-72是执行ASC指令的几种情况。

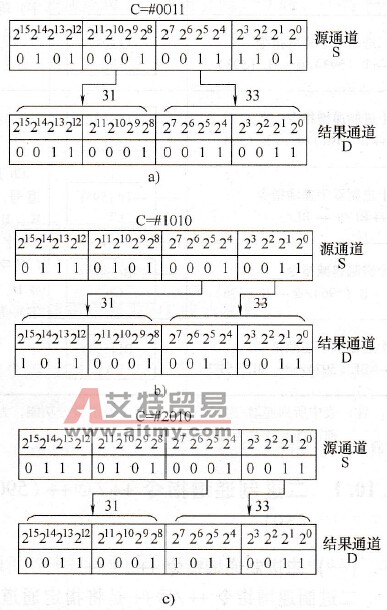

    图2-72    执行ASC指令的几种情况    1)图2-72a中C=#0011，表示从源通道S的数字位1开始转换，转换2位，转换结果从结果通道D的低8位开始存放，不校验。    源通道S的数字位1是BCD数3，转换成ASCⅡ码是33，数字位2是BCD数1，转换成ASCⅡ码是31。由于C指定不校验，因此bit07和bit15都写0。    2)图2-72b中C=#1010，表示从源通道S的数字位0开始转换，转换2位，转换结果从结果通道D的低8位开始存放，偶校验。    源通道S的数字位0和1是BCD数3和1，转换成ASCⅡ码是33和31，由于C指定为偶校验，在D的低8位中，ASCII码里1的个数已是偶数，因此bit07写0；在D的高8位中，ASCⅡ码里1的个数不是偶数，所以bit15写1。    3)图2-72c中C=#2010，指定为奇校验，在D的低8位中，ASCII码里1的个数不是奇数，所以bit07写1；在D的高8位中，ASCⅡ码里1的个数已是奇数，因此bit15写0。
