CP1H系列PLC模拟量输入单元的功能

来源:艾特贸易2017-06-04

简介CP1H 系列 PLC 模拟量输入单元的功能是将标准的电压信号( -10~10V , 0~5V , 0~10V 或 1~5V )或电流信号( 0~20mA 或 4~20mA )转换成数字量后送入 PLC 中的对应存储通道中。其外形如图 1-35 所

    CP1H系列PLC模拟量输入单元的功能是将标准的电压信号(-10~10V0~5V0~10V1~5V)或电流信号(0~20mA4~20mA)转换成数字量后送入PLC中的对应存储通道中。其外形如图1-35所示。
CP1H系列PLC模拟量输入单元端子台

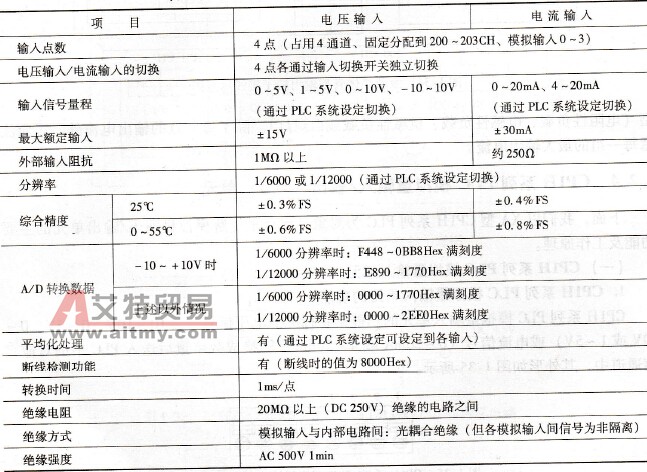

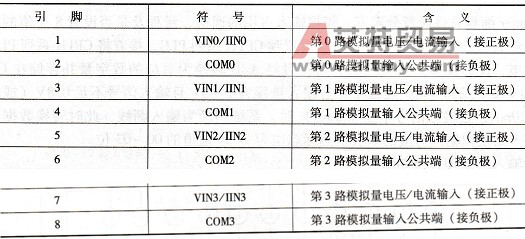

    1-35    CP1H系列PLC模拟量输入单元端子台    CP1H系列PLC模拟量输入单元各引脚定义见表1-10,其技术指标见表1-11    1-10    CP1H系列PLC模拟量输入单元各引脚定义
CP1H系列PLC模拟量输入单元各引脚定义
    注:1.输入连线需使用带屏蔽的2芯双绞电缆,不接屏蔽线。    2.不使用的输入需将输入端子的正、负极短接。    3需将AC电源线及动力线等分开布线。    4.电源线上有干扰时,需在电源、输入端插入噪声滤波器。    1-11    CP1H系列PLC模拟量输入单元技术指标
 CP1H系列PLC模拟量输入单元技术指标
    注:合计转换时间为所使用的点数的转换时间总和,使用模拟输入4+模拟输出2点时为6ms
