CP1H系列PLC的七段译码指令SDEC/@SDEC(078)

    七段译码指令SDEC是将源通道中l~4位十六进制数根据设定分别译作供七段数码管显示的数据，并输出到指定的目标通道的低8位或高8位。    七段显示码对应转换的十六进制数见表2-23。    表2-23    七段译码指令数据换算
    SDEC/@ SDEC指令的应用见例2-40。    【例2·40】图2-71中使用了七段译码指令@SDEC。图2-71c是译码后源通道与结果通道的内容，图2-71d是七段数码管各段与结果通道各位的对应关系，图2-71e是译码后H1中第1位数字和第3位数字所对应的数码管显示的数字。

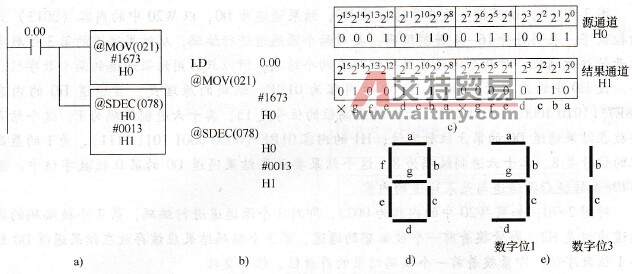

    图2-71    @SDEC指令应用示例    a)梯形图b）语句表c）译码结果d）对应关系e）显示的数字    图2-71中，指令的源通道号为H0、结果通道为H1。控制字C=#0013，表明从源通道的第3位数字开始，对两个数字进行译码，译码的顺序为第3位数字一第0位数字；从结果通道的低8位开始接受第一个转换结果，每个结果占8位，所以只占用一个结果通道。    译码的原理是：当0. 00为ON时，执行@SDEC指令对H0中的数据（为1673）进行七段译码。源通道中的第3位数字是0001，经过七段译码后，七段数码管应该显示数字1，即七段数码的b、c段应该是1。第一个译码结果要存放在结果通道的低8位，所以H1的低8位是0000 0110（bit7固定为0）；源通道中的第0位数字的内容为0011，经过七段译码后，七段数码管应该显示数字3，即七段数码的a、b、c、d、g段应该是1。第二个译码结果要存放在结果通道的高8位，因此Hl的高8位是0100 1111（bit5固定为0）。    本例中，若C= 00113时，虽然也是对两个数字进行译码，但需要两个结果通道。这时结果通道应是以H1为首通道的两个连续通道。第一个译码结果存放在Hl的高8位，第二个译码结果存放在H2的低8位。    执行七段译码指令SDEC时，若源通道的内容有数码A~F，七段数码管也可以显示出数码A~F。
