CP1H系列PLC的可逆计数器CNTR

    1．可逆计数器CNTR的计数功能    如图2-41所示，当复位端0.03为ON时CNTR0046复位，当前值变为0000，此时既不进行加计数，也不进行减计数。当0. 03变为OFF时计数器开始计数，其计数过程如下：    1)若0.02 OFF、由0.01输入计数脉冲时为加计数器。0. 01每输入一个计数脉冲，CNTR 0046的当前值加1。当PV=#0200时，再输入一个计数脉冲时，PV值变为0000（有进位），计数完成标志C0046变为ON。若再来一个计数脉冲时，PV =1，计数完成标志C0046变为OFF，且开始下一个循环的计数。
    图2-41    CNTR应用示例    a)梯形图b）语句表    2)若0. 01 OFF、由0.02输入计数脉冲时为减计数器。0.02每输入一个计数脉冲，CNTR 0046的当前值减1。当PV= 0000时，再输入一个计数脉冲时，PV变为0200（有借位），同时计数完成标志C0046变为ON。若再来一个计数脉冲时，PV= 0199，且计数完成标志C0046变为OFF，并开始下一个循环的计数。    当0.01和0.02同时输入计数脉冲时，计数器不计数。    2．可逆计数器的循环定时功能    图2-42中，SCP端以P_Off(常OFF)作为输入条件，所以CNTR0000作为加计数器使用。ACP端以P_1s与W0.00的串联作为输入条件，由P_1s产生的秒脉冲作为计数脉冲输入，此时计数器可作为定时器使用。R端以0. 01与P_First_Cycle的并联作为复位条件，使CNTR 0000在PLC上电后的第一个扫描周期被复位。图中若0.01为OFF，H0中的数据是#0500，请读者白行分析该图的功能。

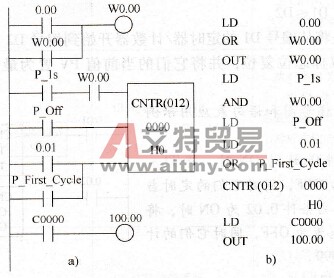

    图2-42    可逆计数器(CNTR)的循环定时功能    a)梯形图b）语句表    3．循环计数器容量的扩展    在图2-43中，CNTR0000的计数完成标志常开触点连到CNT0001的计数脉冲输入端，就可以构成大容量的循环计数器。譬如，CNTR0000指令的H0中若为#9999，CNT0001的SV为#1000，则每经过10000×1000s，CNT 0001的输出就会ON一次。请注意CNT和CNTR的编号方法。
    图2-43    CNTR容量的扩展    4．CNT和CNTR指令的主要区别    综上所述，CNT和CNTR指令的主要区别是：当计数器CNT达到设定值后，只要不复位，其输出（计数完成标志）就一直为ON，即使计数脉冲仍在输入；计数器CNTR达到设定值后，其输出（计数完成标志）为ON，只要不复位，在下一个计数脉冲到来时，计数器CNTR的输出（计数完成标志）立即变为OFF，且开始下一轮计数，即CNTR是个循环计数器。
