CP1H系列PLC的计数器CNT

    1．计数器CNT的计数功能    图2-39中，CNT0000的设定值为200，表示设定值的数据是200通道的内容（设其中数据为#0050）。当复位端0.01为ON时，计数器处于复位状态，计数完成标志C0000输出为OFF。当复位端由ON变为OFF后计数器开始计数。其计数过程为：当0.00 0FF→ON→OFF一次（一个脉冲），在脉冲的上升沿CNT0000的当前值PV就减1。在当前值PV值减到0000时，也即计满50个脉冲时停止计数，此时计数完成标志C0000的变为ON且保持，C0000的常开触点闭合，使100. 00为ON且保持。若在计数过程中或在计满数以后，0.01由OFF变为ON，则计数器立即复位并停止计数。此时计数完成标志C0000变为OFF，使100. 00也变为OFF。    2．计数器CNT的定时功能    如果把图2-39中的0.00换成P_1s（产生秒脉冲，CF102），则计数器又可以当定时器使用。譬如SV为#0500，当计数器计满500时，其计数过程所用的时间刚好是500s。由于计数器有掉电保持功能，所以用计数器做成的定时器也有掉电保持功能，请注意CNT的这种用法。

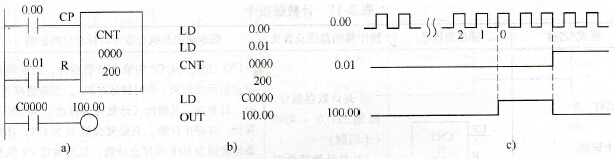

    图2-39    CNT指令应用示例    a)梯形图b）语句表c）波形图    3．计数器CNT容量的扩展    用一个计数器的常开触点作为另一个计数器的计数输入，即两个计数器连用，就可以实现计数器容量的扩展，总的计数器容量为两个计数器SV值的乘积，如图2-40所示。    图2-40中，用P_First_Cycle(A200. 11)对两个计数器进行初始复位，计数过程中CNT0000能自复位。
    图2-40    计数器CNT容量的扩展
