CP1H系列PLC的BIN→BCD码转换指令BCD/@ BCD(024)

    BIN→BCD码转换指令BCD/@ BCD是把源通道中的16位二进制数换算成4位十进制数，并将换算结果输出到结果通道中。BCD/@ BCD指令的应用见例2-37。    【例2-37】图2-68中使用了@BCD指令。二进制数0001 0000 1110 0001周十六进制数表示为10E1。

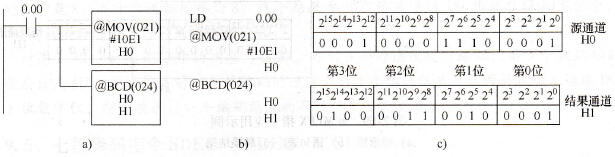

    图2-68    BCD/@ BCD指令应用示例    a)梯形图b）语句表c）转换结果    图2-68中，当0.00为ON时，执行一次@MOV指令，将10 E1传送到源通道H0中，执行一次@ BCD指令后将H0中的二进制数转换成BCD码，并存放在结果通道H1中。图2-68c是转换后源通道与结果通道的内容。    转换的原理是：二进制数0001 0000 1110 0001对应的十进制数为212+27+26+25+20=4321。将4321用BCD码表示，因此，转换后结果通道H1中的各数字位从高到低依次为0100、0011、0010、0001，如图2-68c所示。
