CP1H系列PLC的传送指令MOV/@MOV(021)和求反传送指令

    传送指令MOV是把源数据（指定通道内的数据或一个4位十六进制数）传递到一个目标通道；求反传送指令MVN是先把源数据（指定通道内的数据或一个4位十六进制数）求反后，再传送到一个目标通道。    图2-51中使用了MOV和@MVN指令，0.00是两个指令的执行条件。执行MOV指令时，把常数#2000传送到通道HO中去。@MVN指令附加了上升沿微分功能，它只在执行条件0. 00由OFF变为ON时执行一次，此后，即使0.00一直为ON，@MVN指令也不再执行。执行@ MVN指令把十六进制数#2001按位求反后再送到H1中。图2-52所示为执行MOV和@MVN指令的示意图。

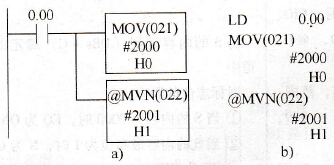

    图2-51    MOV和@MVN指令应用示例    a)梯形图b）语句表
    图2-52    执行MOV和@MVN指令的示意图    a)执行MOV指令b）执行MVN指令    图2-53是使用MOV指令修改定时器设定值的程序。

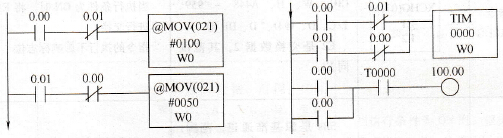

    图2-53    用MOV指令修改定时器的设定值    图2-53中，当0.00为ON、0.01为OFF时，执行一次MOV指令将常数0100传送到W0中，所以TIM 0000的设定值为10s，并开始定时。定时时间到，定时完成标志T0000变为ON，100. 00也变为ON。    当需要改变定时器的定时值时，可令0. 00为OFF、0.01为ON，执行一次MOV指令将#0050传送到W0中，于是TIM 0000的设定值就变为5s。    【例2-27】MOV/MVN指令的梯形图和语句表应用示例如图2-54所示。
    图2-54    MOV/MVN指令的梯形图和语句表应用示例    a)梯形图b）语句表    图2-54中，当输入0.00为ON时，MOV将20通道的值传送到H5通道；而MVN又把H5通道的值取反再传送到W10通道，而且每个扫描周期都执行一遍。当输入0.01为ON时，@ MOV将立即数2007H传送到D100通道，而@MVN将A0通道的值取反再传送到H10通道，由于二者是上微分型指令，所以这两条指令仅在一个扫描周期内执行，如图2-55所示。

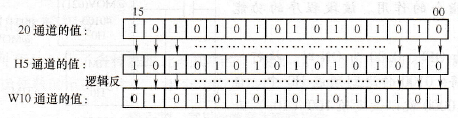

    图2-55    MOV/MVN指令执行过程
