CP1H系列PLC的BCD→BIN码转换指令BIN/@BIN(023)

    BCD→BIN码转换指令BIN/@ BIN是将一个通道中的4位BCD码换算成16位二进制数，并将换算后的数据输出到一个结果通道中。BIN/@ BINB转换指令的应用见例2-36。    【例2-36】图2-67中使用了@BIN指令。图2-67c是转换后源通道与结果通道的内容。    图2-67中，当0.00由OFF变ON时，执行一次@MOV指令将BCD码#4321传送到源通道W0中：执行一次@BIN指令将W0中的BCD码转换成二进制数，并存放在结果通道D0中。转换前、后源通道W0的内容不变。

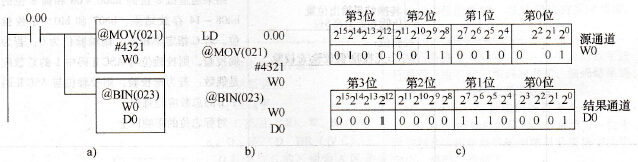

    图2-67    @BIN指令应用示例    a)梯形图b）语句表c）转换结果    转换的原理是：    4位BCD码可以分解成若干个十进制数的和，4321可分解为：4321=4096 +128 +64+32 +1 =212+27+26+25+20。因此，结果通道D0中的bit12、bit07、bit06、bit05、bit00应为1。
