CP1H系列PLC的时刻类比较指令

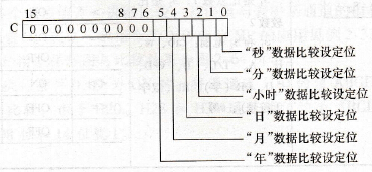

    时刻类比较指令是将两个时刻值（4位BCD数）进行比较，比较结果为真时，逻辑导通执行下一步程序。该类指令也相当于一个接触器，满足条件时，接触器接通，不满足时断开，因此其逻辑连接方式可分为LD型、AND型、OR型3种。    时刻类比较指令的格式／名称、梯形图符号、操作数的范围及含义、指令功能及执行指令对标志位的影响见表2-20。    表2-20中，控制数据C的格式为

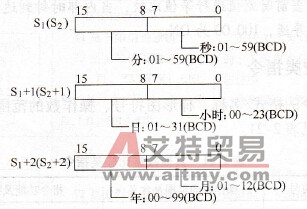

    注意：数据比较设定位为“0”比较有效，“1”比较无效。    S1~S1+2和S2～S2+2的含义为

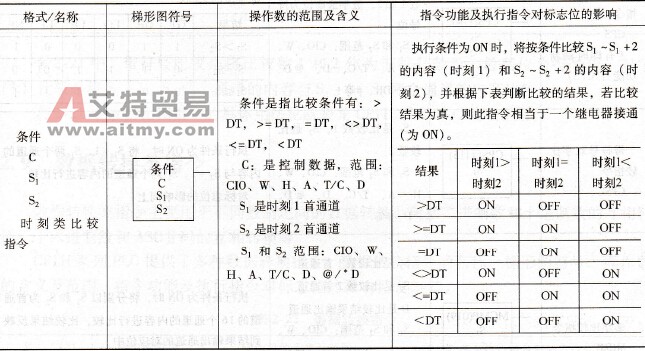

    表2-20    时刻类比较指令
    CPU单元的内部时钟数据通道为A351~A353，可以作为当前时刻的赋值通道。    【例2-35】图2-66中使用了时刻比较类指令。

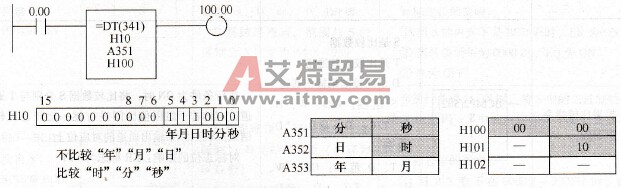

    图2-66    时刻比较类指令应用示例    由于控制通道H10的值是0038 H，表明仅对“秒”、“分”和“小时”的设定时刻和当前时刻进行比较。执行条件0. 00为ON时，将H100和H101通道的值（图中阴影范围）与A351和A353的CPU内部时钟当前时刻值进行等值比较，当内部时钟到达设定时刻10: 00: 00时，“= DT”指令后的逻辑行导通，100. 00为ON。
