CP1H系列PLC的字移位指令WSFT/@WSFT(016)

    字移位指令WSFT/@ WSFT的功能是把一个源通道的数据写入到移位首通道，而原首通道中的数据以通道为单位写入高阶通道，依次上传，最终末通道内的数据将丢失。字移位指令WSFT/@ WSFT的应用见例2-26。    【例2-26】图2-50中是使用了@WSFT指令。图2-50b只画出执行一次@WSFT指令前后H0和H1两个通道的状态。

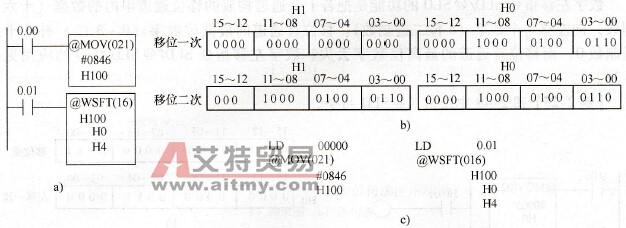

    图2-50    @WSFT指令应用示例    a)梯形图b）执行结果c）语句表    图2-50中，当0.00由OFF变为ON时，执行一次MOV指令向H0中传送数据00846。每当0. 01由OFF变为ON时，执行一次@WSFT指令。可以推知，经过执行5次@WSFT指令，#0846就被移到H4中，而H0~ H4全部为#0846。
