CP1H系列PLC的条件类比较指令

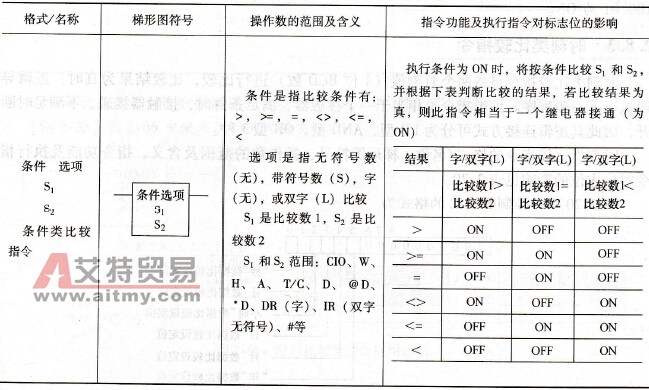

    条件类比较指令是将指令的两个操作数的内容按条件进行比较，比较结果为真时，逻辑导通执行下一步程序。该类指令相当于一个接触器，满足条件时，接触器接通，不满足时断开，因此其逻辑连接方式分为LD型、AND型、OR型3种。    条件类比较指令的格式／名称、梯形图符号、操作数的范围及含义、指令功能及执行指令对标志位的影响见表2-19。    表2-19    条件类比较指令
    条件类比较指令选不同的条件和选项，可以组合成一大类指令，指令码为300~328。譬如，条件分别选>，>：，=，<>，<=，<，选项选无符号数，得到指令>(320)，>：(325)，：(300)，<>(305)，<=(316)，<(310)；若选项选带符号数，得到指令>S(320), >=S(327), =S(302), <>S(307), <=S(317), <S(312).    【例2-34】图2-65中使用了条件类比较指令。

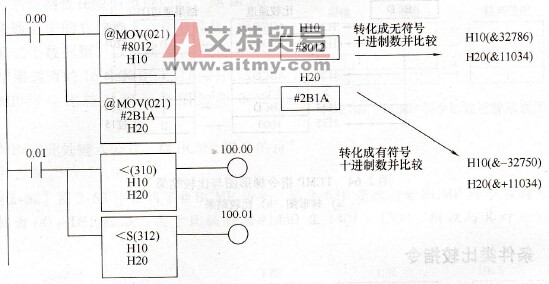

    图2-65    条件类比较指令应用示例    首先让执行条件0. 00为ON，用传送指令将H10赋值#8012，H20赋值#2BIA。再让执行条件0. 01为ON，执行无符号条件比较“<”时，H10(&32786)与H20( &11034)比较，此条件不满足，100. 00为OFF;执行有符号条件比较“<S”时（最高位为符号位），此时H10（&- 32750）与H20，(&+11034)比较，此条件满足，100. 01为0N。
